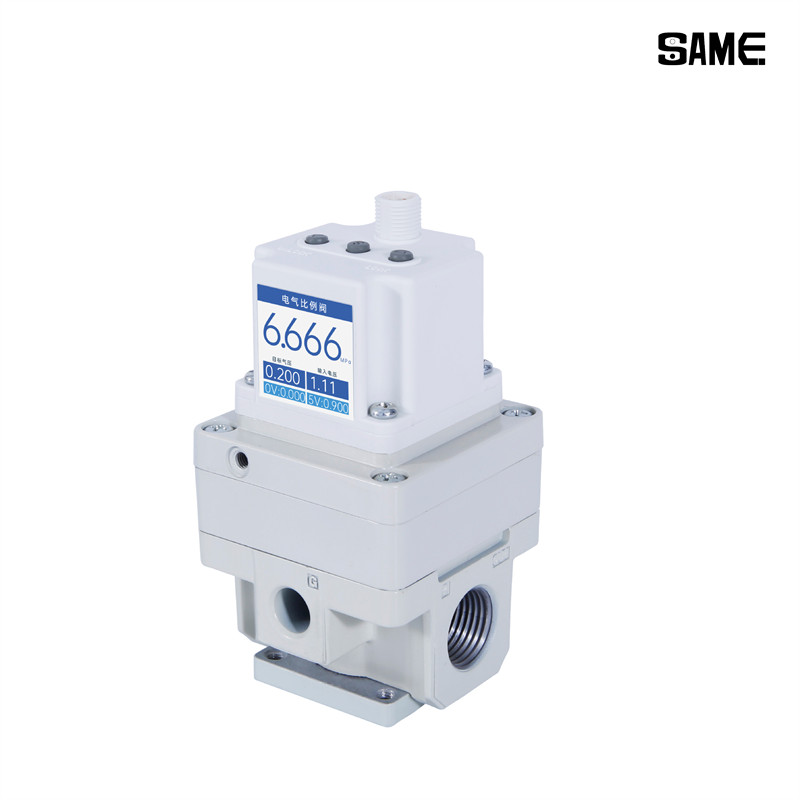

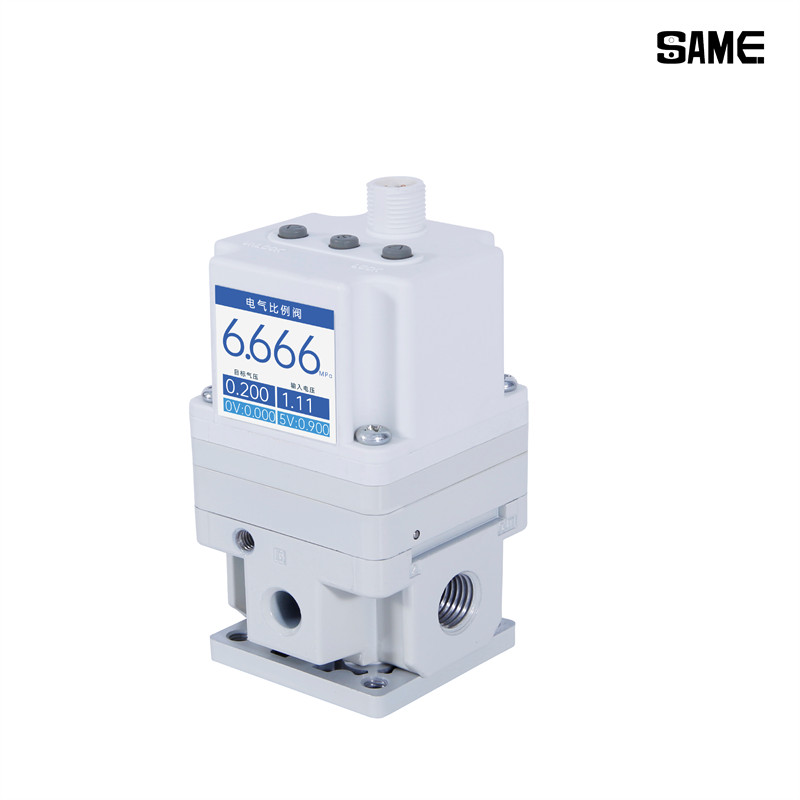

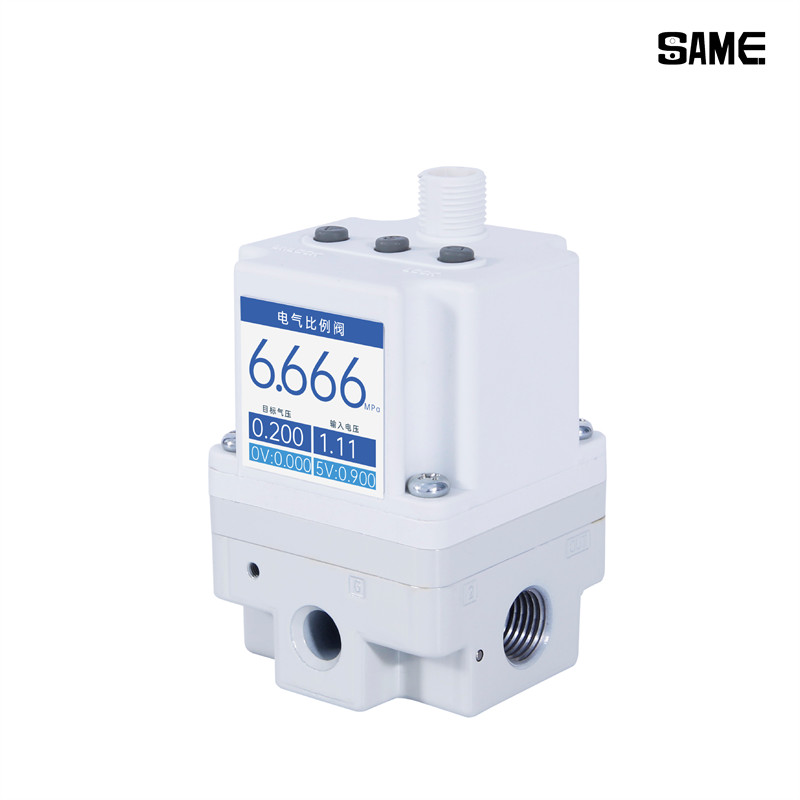

سلسلة SITV هي سلسلة صغيرة الحجم وخفيفة الوزن صمام تناسبي كهروهوائي صُمم هذا الجهاز لتنظيم ضغط الخرج بدقة وسلاسة. يتميز باستهلاك منخفض للغاية للطاقة (أقل من 4 واط) وتحكم تناظري سلس، مما يوفر مراقبة ضغط عالية الكفاءة والموثوقية لمعدات التكييف والتهوية المتقدمة، وأنظمة الأتمتة الصناعية، والأنظمة الهوائية.
يكتب :
1000 Type | 2000 Type | 3000 Typeنطاق :
0.1MPa{1.0kgf/cm²} | 0.5MPa{5.1kgf/cm²} | 0.9MPa{9.2kgf/cm²}جهد مصدر الطاقة :
DC24V | DC12~15Vإشارة الإدخال :
Current type: 0-20mA | Current type: 4-20 mA | Voltage type: DC 0-5 V | Voltage type: DC 0-10V | 4-point preset input | RS485 Communicationمخرج الشاشة :
Analog output: DC 1-5 V | Switch output · NPN output | Switch output · PNP output | Analog output: DC 4-20 mAحجم منفذ الاتصال :
1/8(1000Type) | 1/4(1000、2000、3000Type) | 3/8(2000、3000Type) | 1/2(3000Type)نوع الدعامة :
Flat bracket | L-bracketنوع تركيب الكابلات :
Without cable | Straight type 3 m | Right-angle type 3 mصُممت هذه الـ صمام تناسبي كهروهوائي من سلسلة SITV يوفر هذا الصمام تحكمًا هوائيًا عالي الدقة من خلال تحويل إشارات الإدخال الكهربائية التناظرية إلى ضغط إخراج دقيق ومتدرج. بفضل بنيته الداخلية المُحسّنة، يُقلل هذا الصمام استهلاك الطاقة بشكل ملحوظ مع الحفاظ على سرعة الاستجابة. سواءً تم دمجه في أنظمة التكييف والتهوية المعقدة أو في أنظمة الأتمتة الصناعية الدقيقة، يوفر هذا الصمام موثوقية استثنائية، واستجابة خطية، وقابلية تكرار عالية، مما يضمن تشغيل معداتك بأقصى كفاءة.

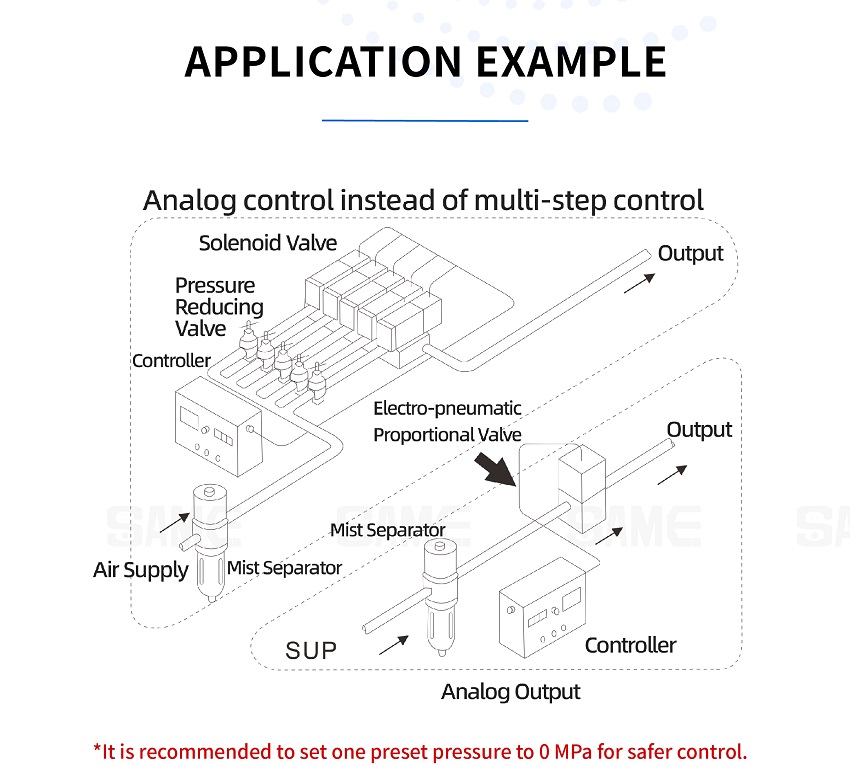

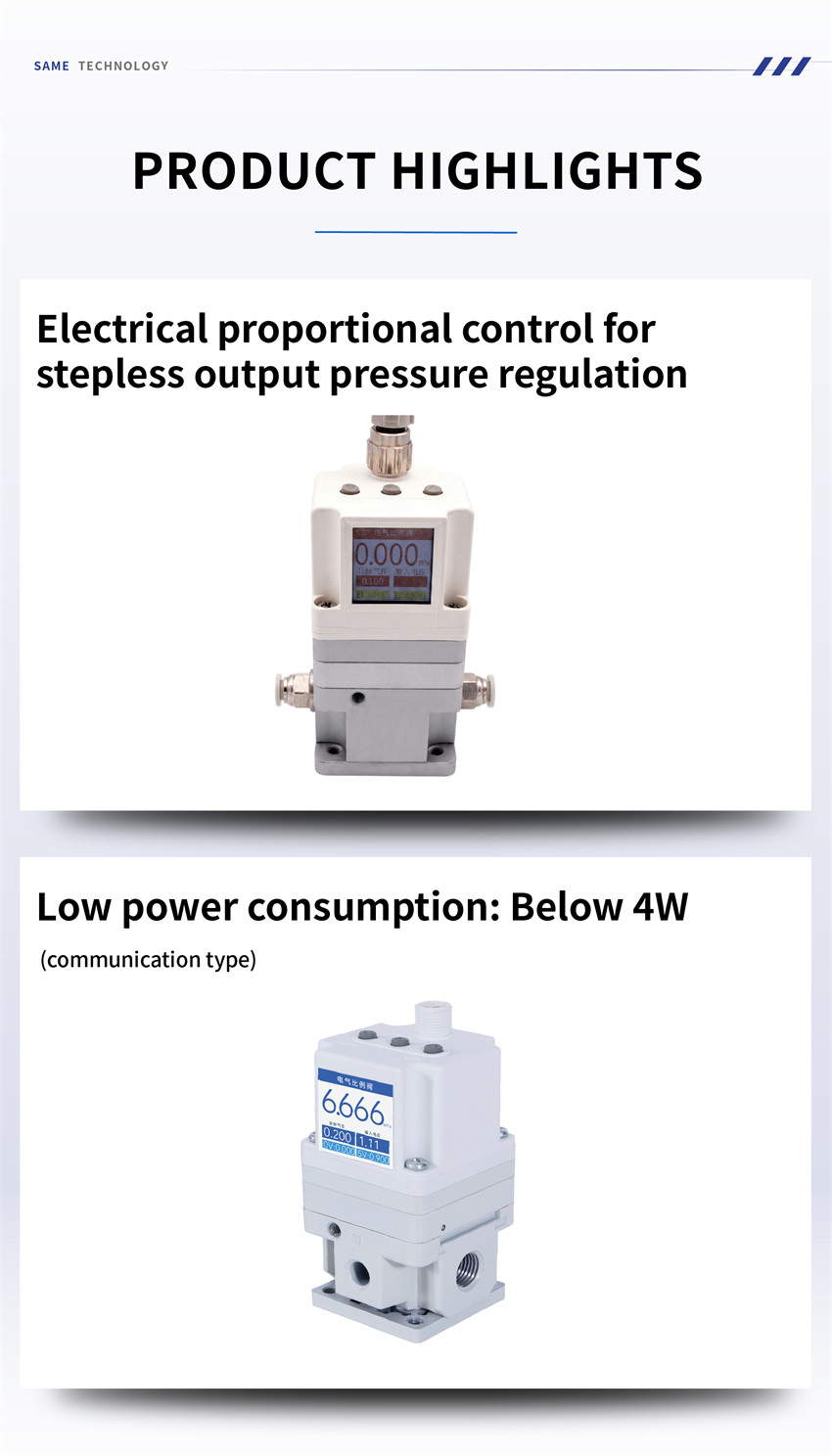

تتيح تقنية التحكم النسبي الكهربائي تنظيم ضغط الخرج بسلاسة ودقة عالية دون خطوات، مما يحل محل التكوينات متعددة الخطوات.
تصميم عالي الكفاءة في استهلاك الطاقة، يعمل بشكل آمن مع استهلاك طاقة أقل من 4 واط (خاصة بنوع الاتصال).
يتميز هذا الجهاز بخفة وزنه وصغر حجمه، بالإضافة إلى هيكل حماية يعادل معيار IP65، مما يجعله مناسبًا للظروف الصناعية القاسية.
| نموذج | SITV101□ | SITV103□ | SITV105□ | |
| SITV201□ | SITV203□ | SITV205□ | ||
| SITV301□ | SITV303□ | SITV305□ | ||
| الحد الأدنى لضغط الإمداد | اضبط الضغط بمقدار +0.1 ميجا باسكال | |||
| أقصى ضغط للإمداد | 0.2 ميجا باسكال | 1.0 ميجا باسكال | ||
| اضبط الضغط | 0.005~0.1 ميجا باسكال | 0.005~0.5 ميجا باسكال | 0.005~0.9 ميجا باسكال | |
| مزود الطاقة | الجهد االكهربى | تيار مستمر 24 فولت ±10%، تيار مستمر 12~15 فولت | ||
| حاضِر استهلاك | مصدر طاقة تيار مستمر 24 فولت: 0.12 أمبير أو أقل مصدر طاقة تيار مستمر 12-15 فولت: 0.18 أمبير أو أقل | |||
| إشارة الإدخال | النوع الحاليملاحظة 1 | 4~20 مللي أمبير، 0~20 مللي أمبير | ||
| نوع الجهد | DC0~5V، DC0~10V | |||
| إدخال مُسبق الضبط | 16 نقطة (سلبية شائعة) | |||
| مقاومة الدخل | خرج تناظري | 250 أوم أو أقل | ||
| نوع الجهد | حوالي 6.5 كيلو أوم | |||
| إدخال مُسبق الضبط | حوالي 4.7 كيلو أوم (24 فولت تيار مستمر)، حوالي 2.0 كيلو أوم (12 فولت تيار مستمر) | |||
| إشارة الخرج ملاحظة 2) | خرج تناظري | تيار مستمر 1~5 فولت (مقاومة الحمل: 1 كيلو أوم أو أكثر) 4-20 مللي أمبير تيار مستمر (نوع المصرف) (مقاومة الحمل: 250 كيلو أوم أو أقل) | ||
| مخرج مفتاح | خرج جامع مفتوح من نوع NPN: 30 فولت كحد أقصى، 80 مللي أمبير خرج جامع مفتوح من نوع NPN: 80 مللي أمبير كحد أقصى | |||
| الخطية | ضمن نطاق ±1% (المقياس الكامل) | |||
| التخلف | في حدود 0.5% (المقياس الكامل) | |||
| قابلية التكرار | ضمن نطاق ±0.5% (المقياس الكامل) | |||
| حساسية | في حدود 0.2% (المقياس الكامل) | |||
| خصائص درجة الحرارة | ضمن نطاق ±0.12% (المقياس الكامل)/°م | |||
| ضغط الخرج (ملاحظة 4) | دقة | ضمن نطاق ±2% (المقياس الكامل) ±1 رقم | ||
| الحد الأدنى للوحدة | ميجا باسكال: 0.001، كجم/سم²: 0.01، بار: 0.01، رطل/بوصة مربعة: 0.1، كيلو باسكال: 1 | |||
| درجة حرارة السائل المحيط | 0~50 درجة مئوية (بدون تكثف) | |||
| هيكل الحماية | مكافئ لـ IP65 | |||
| كتلة | SITV10□□ | 250 غرام | ||
| SITV20□□ | 350 غرام | |||
| SITV30□□ | 645 غرام | |||
| ملاحظة 1) النوع ذو السلكين 4~20 مللي أمبير غير متوفر؛ يلزم جهد مصدر الطاقة (DC24V أو DC12~15V). ملاحظة ٢) يمكن اختيار إما خرج تناظري أو خرج تبديل. بالنسبة لخرج التبديل، يمكن اختيار إما خرج NPN أو خرج PNP. ملاحظة 3) الحد الأدنى للوحدة لنطاق الضغط 0.9 ميجا باسكال هو 1 رطل لكل بوصة مربعة. ملاحظة 4) تقتصر الخصائص المذكورة أعلاه على الظروف الثابتة؛ إذا تم استهلاك الهواء المضغوط على جانب الإخراج، فسيتغير الضغط. | ||||
| 1 | 1000 نوع |
| 2 | نوع 2000 |
| 3 | النوع 3000 |
| 0 | تيار مستمر 24 فولت |
| 1 | تيار مستمر 12-15 فولت |
| 1 | 0.1 ميجا باسكال {1.0 كجم/سم²} |
| 3 | 0.5 ميجا باسكال {5.1 كجم/سم²} |
| 5 | 0.9 ميجا باسكال {9.2 كجم/سم²} |
| 1 | خرج تناظري: تيار مستمر 1-5 فولت |
| 2 | مخرج مفتاح · مخرج NPN |
| 3 | مخرج مفتاح · مخرج PNP |
| 4 | خرج تناظري: تيار مستمر 4-20 مللي أمبير |
| لا توجد علامة | لا أحد |
| 0 | نوع التيار: 4-20 مللي أمبير |
| 1 | نوع التيار: 0-20 مللي أمبير |
| 2 | نوع الجهد: تيار مستمر 0-5 فولت |
| 3 | نوع الجهد: تيار مستمر 0-10 فولت |
| 40 | مدخل مُسبق الضبط من 4 نقاط |
| RS | اتصال RS485 |
| B | قوس مسطح |
| C | قوس على شكل حرف L |
| 1 | 1/8(1000Type) |
| 2 | 1/4 (الأنواع 1000، 2000، 3000) |
| 3 | 3/8 (2000، 3000 نوع) |
| 4 | 1/2(3000Type) |
| N | بدون كابل |
| S | نوع مستقيم، 3 أمتار |
| L | النوع ذو الزاوية القائمة، 3 أمتار |
| وصف | نموذج المنتج | |||
| SITV10□□ | SITV20□□ | SITV30□□ | ||
| مجموعة دعامة مسطحة | SKT-1TV-F1 | SKT-1TV-F2 | ||
| مجموعة دعامة على شكل حرف L | SKT-1TV-L1 | SKT-1TV-L2 | ||
| تركيب الكابلات | نوع مستقيم، 3 أمتار | XP-CA-434 | ||
| النوع ذو الزاوية القائمة، 3 أمتار | XP-CA-434L | |||

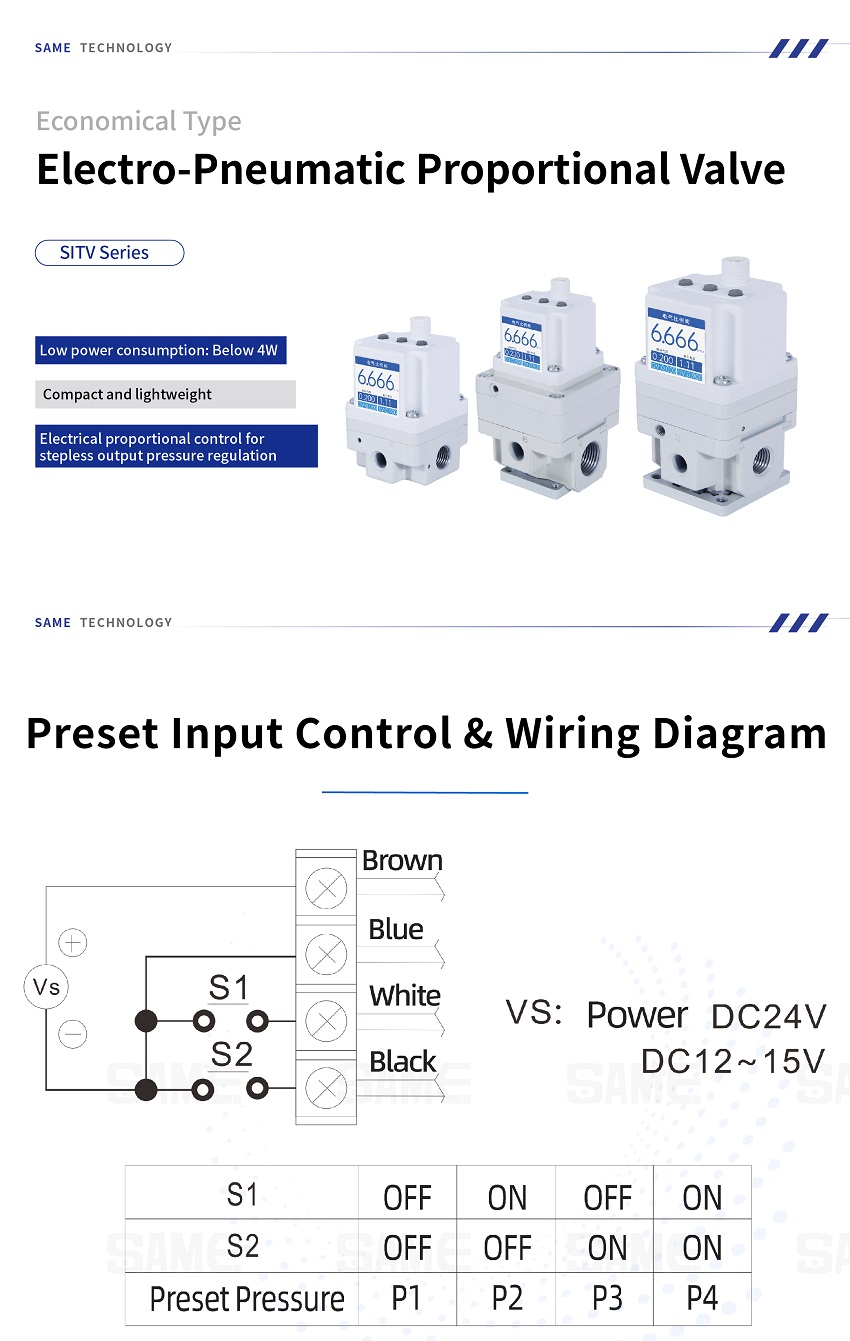

يرجى الرجوع إلى المخططات الفنية أدناه للتحكم في الإدخال المسبق، ومخططات الأسلاك، وأبعاد التركيب الدقيقة (يتوفر قوس مسطح وقوس على شكل حرف L).
ج: يختلف الحد الأقصى لضغط الإمداد باختلاف الطراز. بالنسبة لطرازات SITV101 و201 و301، يبلغ 0.2 ميجا باسكال. أما بالنسبة لطرازات SITV103 و203 و303 و105 و205 و305، فيبلغ الحد الأقصى لضغط الإمداد 1.0 ميجا باسكال.

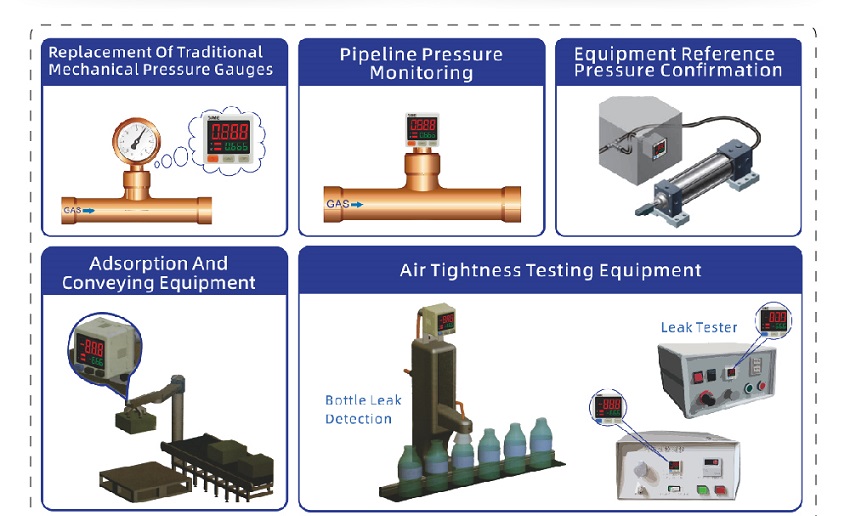

ج: نعم، إنها ترقية رقمية ممتازة لمقاييس الضغط الميكانيكية التقليدية، حيث توفر مراقبة متقدمة لضغط خطوط الأنابيب وقدرات تحكم إلكترونية دقيقة.
ج: لا، لا يتوفر نوع ثنائي الأسلاك بتيار 4-20 مللي أمبير. يلزم توفير جهد تغذية إما 24 فولت تيار مستمر أو 12-15 فولت تيار مستمر للتشغيل.
سلسلة SITV هي سلسلة صغيرة الحجم وخفيفة الوزن صمام تناسبي كهروهوائي صُمم هذا الجهاز لتنظيم ضغط الخرج بدقة وسلاسة. يتميز باستهلاك منخفض للغاية للطاقة (أقل من 4 واط) وتحكم تناظري سلس، مما يوفر مراقبة ضغط عالية الكفاءة والموثوقية لمعدات التكييف والتهوية المتقدمة، وأنظمة الأتمتة الصناعية، والأنظمة الهوائية.
