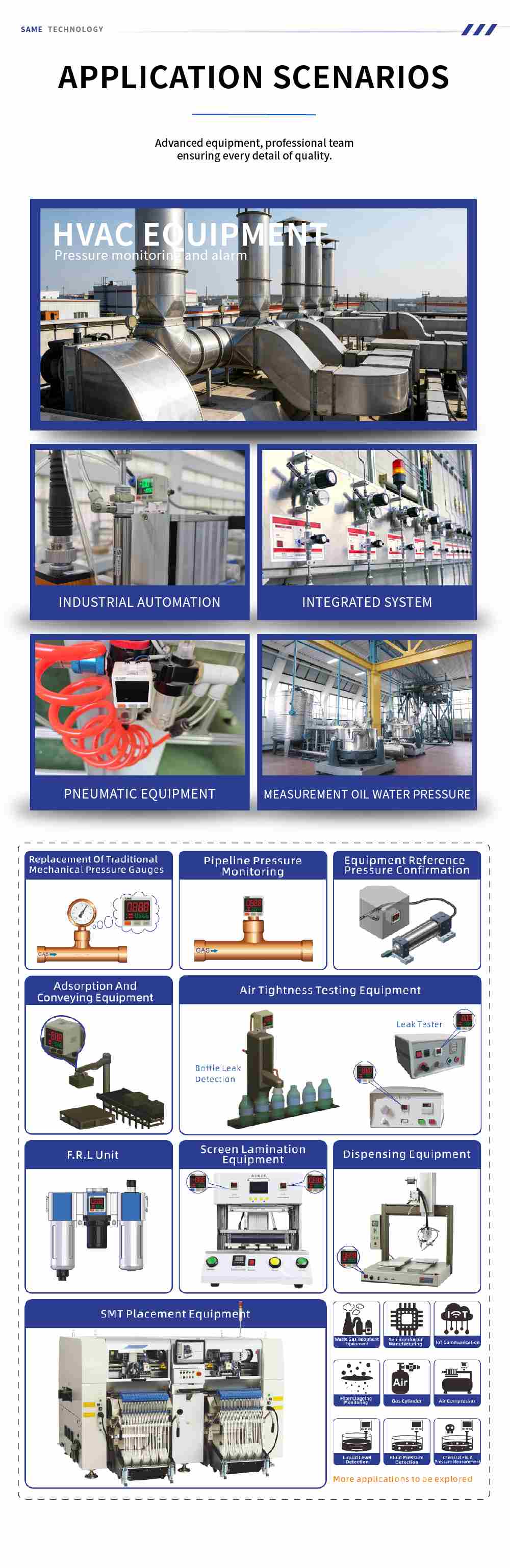

صُمم مفتاح الضغط الرقمي النحيف خصيصًا لأنظمة الهواء المضغوط الحديثة والمدمجة، ويتميز بهيكل فائق النحافة يوفر ما يصل إلى 70% من مساحة التجميع. مزود بشاشة عالية الوضوح والسطوع، مما يضمن قراءة سهلة وبديهية. يتوافق المفتاح مع المعايير القياسية لضمان التكامل السلس مع أجهزة طرد الفراغ والتركيب المباشر بالشفط. يوفر خيارات متعددة لإخراج الإشارة - بما في ذلك NPN وPNP والإشارة التناظرية واتصالات RS485 - ويُستخدم على نطاق واسع في معدات تركيب SMT، وتغليف الشاشات، والتحكم في السوائل، والعديد من تطبيقات الأتمتة الصناعية، مما يجعله الخيار الأمثل لمراقبة الضغط بدقة عالية.
سلسلة المنتجات :
41: Slim Type | 43: Energy-saving Slim Type | 45: Slim Type (Black) | 46: Energy-saving Slim Type (Black)نطاق إدخال ضغط الهواء :
C: -101.3~-101.3kPa (Low-pressure Model) | P: -0.101~1.000MPa (High-pressure Model)نوع خرج الإشارة :
101: 2-channel NPN | 010: 2-channel NPN + 1-channel analog voltage | 102: 2-channel PNP | 020: 2-channel PNP + 1-channel analog voltage | 030: 2-channel NPN + 1 set of RS485 communication | 031: 2-channel PNP + 1 set of RS485 communicationنوع تركيب ضغط الهواء :
Blank: No adapter | M: M5 female thread | L: 90° fixed fittingال SP-41/43/45/46مفتاح ضغط رقمي رفيع من سلسلة Slim هو حل فائق الصغر وخفيف الوزن مصمم خصيصًا لأنظمة الهواء المضغوط الحديثة. يتميز بتصميم هيكلي مبتكر فائق النحافة، مما يوفر ما يصل إلى 70% من مساحة التجميع. تضمن شاشة العرض عالية الوضوح قراءة سهلة وبديهية، بينما يسمح تصميمه القياسي بالتكامل السلس كوحدة تفريغ مع قاذفات التفريغ وتركيب الشفط المباشر. بفضل وظائفه الكاملة وأدائه المستقر، يدعم أيضًا الاتصال المباشر بوحدات تحكم SCP لاستخدام مرن للغاية.

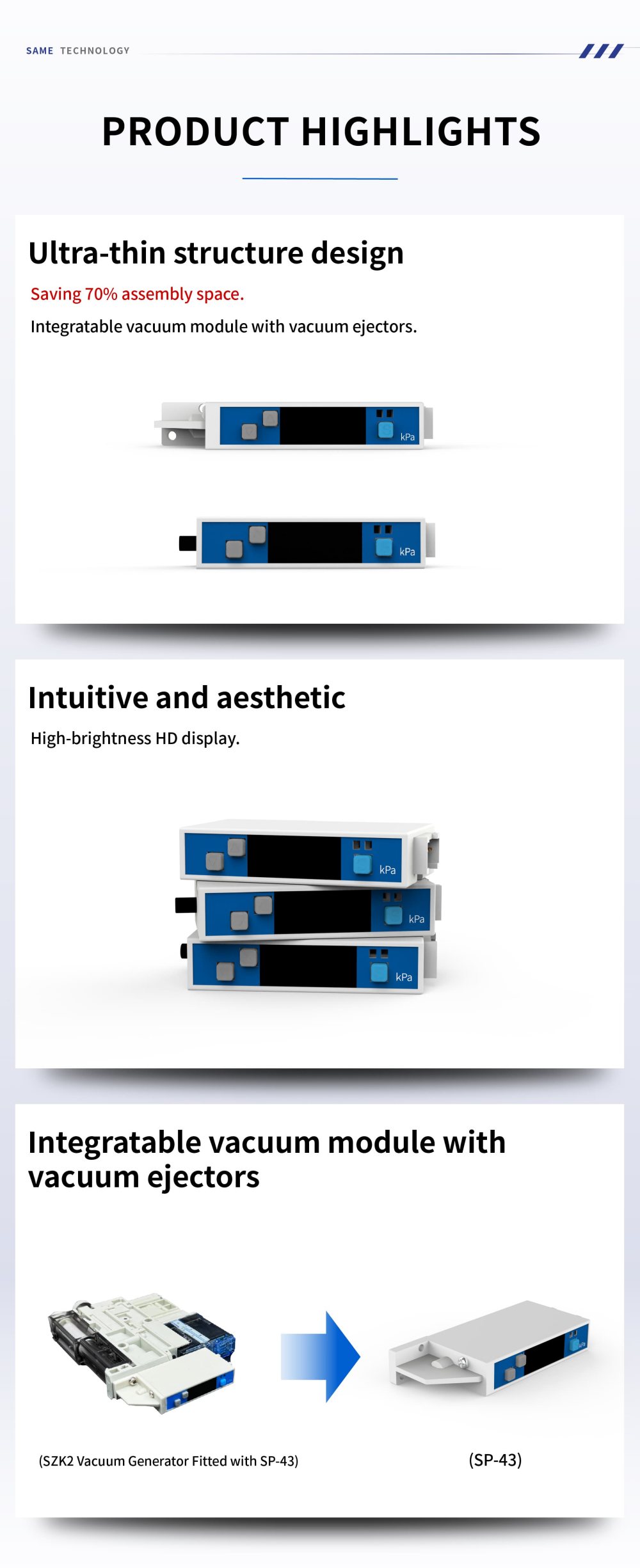

تم تصميمها بشكل نحيف يوفر 70% من مساحة التجميع، مما يجعلها مثالية لوحدات التفريغ القابلة للتكامل.
مزود بشاشة عالية الوضوح عالية السطوع وواجهة تشغيل بسيطة لقراءة ضغط سريعة وسهلة وواضحة.
مصمم وفقًا للمعايير للتكامل مع قاذفات الفراغ (مثل سلسلة SZK2) والتركيب المباشر بواسطة الماصة.
| نموذج | SP41P- (ضغط إيجابي) | SP41C- (ضغط مركب) | SP43 (الضغط المركب) | ||||
| نطاق الضغط المقنن | -0.100~1.000 ميجا باسكال | -100.0~100.0 كيلو باسكال | |||||
| نطاق ضغط الضبط | -0.105~1.000 ميجا باسكال | -105.0~105.0 كيلو باسكال | |||||
| أقصى قدرة تحمل للضغط | 1.5 ميجا باسكال | 500 كيلو باسكال | |||||
| الغاز المناسب | هواء مُفلتر، غاز غير قابل للتآكل/غير قابل للاشتعال | ||||||
| المواصفات الكهربائية | جهد مصدر الطاقة | 12 إلى 24 فولت تيار مستمر ±10%، تموج (ذروة إلى ذروة): ≤10% | |||||
| الاستهلاك الحالي | ≤40 مللي أمبير (بدون حمل) | ||||||
| مخرج المفتاح | مخرج جامع مفتوح من نوع 2NPN أو 2PNP أقصى تيار للحمل: 125 مللي أمبير جهد مصدر الطاقة: 30 فولت تيار مستمر (مخرج NPN)، 24 فولت تيار مستمر (مخرج PNP) انخفاض الجهد الداخلي: ≤1.5 فولت | ||||||
| مخرج تناظري | جهد الخرج: 1~5 فولت ±2.5% من النطاق الكامل (نطاق الضغط المقنن) أو 0.6~5 فولت ±2.5% من النطاق الكامل (نطاق الضغط المقنن) مقاومة الخرج: حوالي 1 كيلو أوم الخطية: ±1% من النطاق الكامل | ||||||
| قابلية التكرار | ±0.2% من النطاق الكامل ±1 رقم | ||||||
| دقة العرض | ±2% من النطاق الكامل ±1 رقم (درجة الحرارة المحيطة: 25±3 درجة مئوية) | ||||||
| زمن الاستجابة | ≤2.5 مللي ثانية (وظيفة منع الخطأ: 25 مللي ثانية، 100 مللي ثانية، 250 مللي ثانية، 1000 مللي ثانية، 1500 مللي ثانية قابلة للتحديد) | ||||||
| عرض | شاشة عرض رقمية ثلاثية ونصف، مكونة من 7 أجزاء LCD مؤشر حالة المفتاح: OUT1 أخضر/OUT2 أحمر SP43: مدخل التحكم V-SOL: أحمر (فراغ)، المخرج: أخضر وقت التحديث: حوالي 0.2 ثانية. | ||||||
| الخصائص الحرارية | ±2% من النطاق الكامل للضغط المُكتشف (عند 25 درجة مئوية) في نطاق درجة حرارة من 0 إلى 50 درجة مئوية | ||||||
| المقاومة البيئية | نطاق درجة حرارة التشغيل: 0~50 درجة مئوية، التخزين: -10~60 درجة مئوية (بدون تكثف أو تجمد) نطاق الرطوبة المحيطة للتشغيل/التخزين: 35~85% رطوبة نسبية (بدون تكثف) | ||||||
| حماية | IP40 | ||||||
| مواصفات الكابل | كابل PVC مقاوم للزيت (0.15 مم²) | ||||||
| وزن | الوزن التقريبي: 55 غرام (يشمل كابل بطول مترين) | ||||||
| 1. سلسلة المنتجات | 2. نطاق إدخال ضغط الهواء | 3. نوع خرج الإشارة | 4. نوع وصلة ضغط الهواء |
|---|---|---|---|
| 41: نوع نحيف 43: نوع نحيف موفر للطاقة 45: النوع النحيف (أسود) 46: النوع النحيف الموفر للطاقة (أسود) | C: -101.3~101.3 كيلو باسكال (ضغط منخفض) P: -0.101~1.000 ميجا باسكال (ضغط عالٍ) | 101: NPN ثنائي القناة 102: PNP ثنائي القناة 010: 2-قناة NPN + 1 قناة جهد تناظري 020: 2-ch PNP + 1ch جهد تناظري 030: اتصال NPN أحادي القناة + RS485 031: اتصال أحادي القناة من نوع PNP + RS485 | فارغ: لا حاجة لمحول M: سن أنثوي M5 L: تركيب ثابت بزاوية 90 درجة |
مثال على رمز الطلب: SP-41 C 101 M

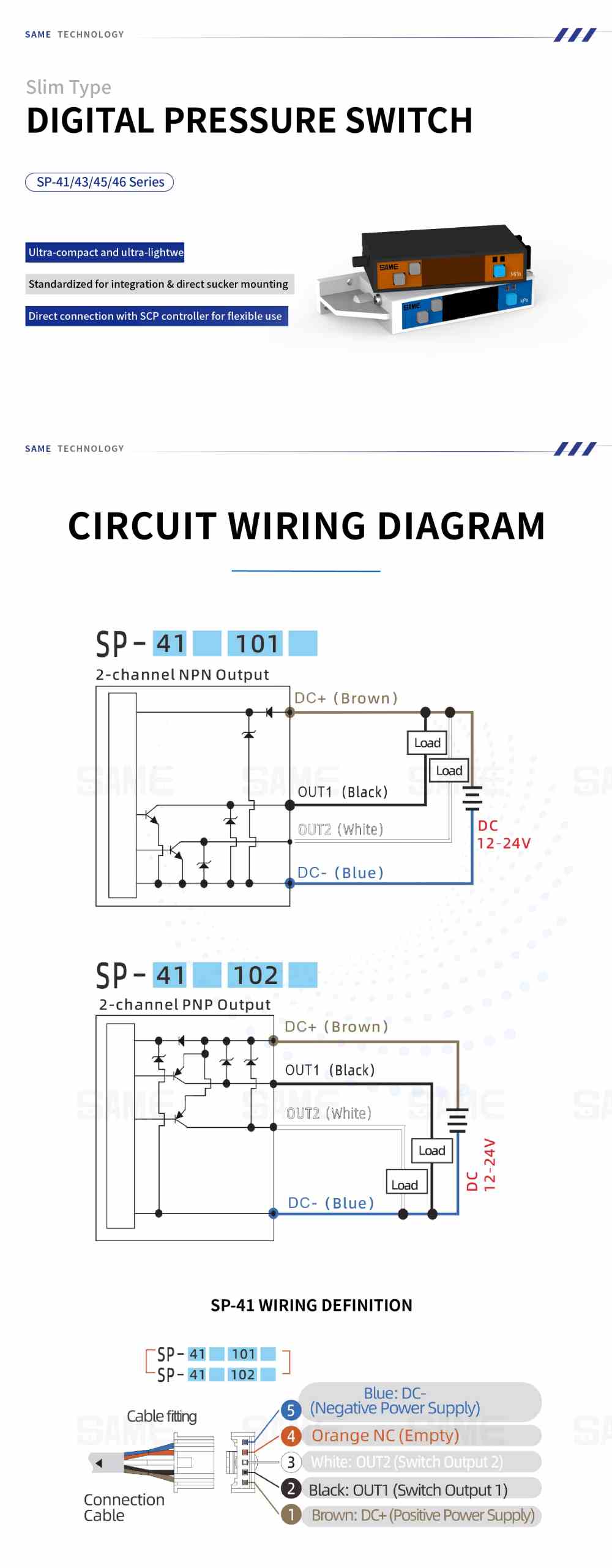

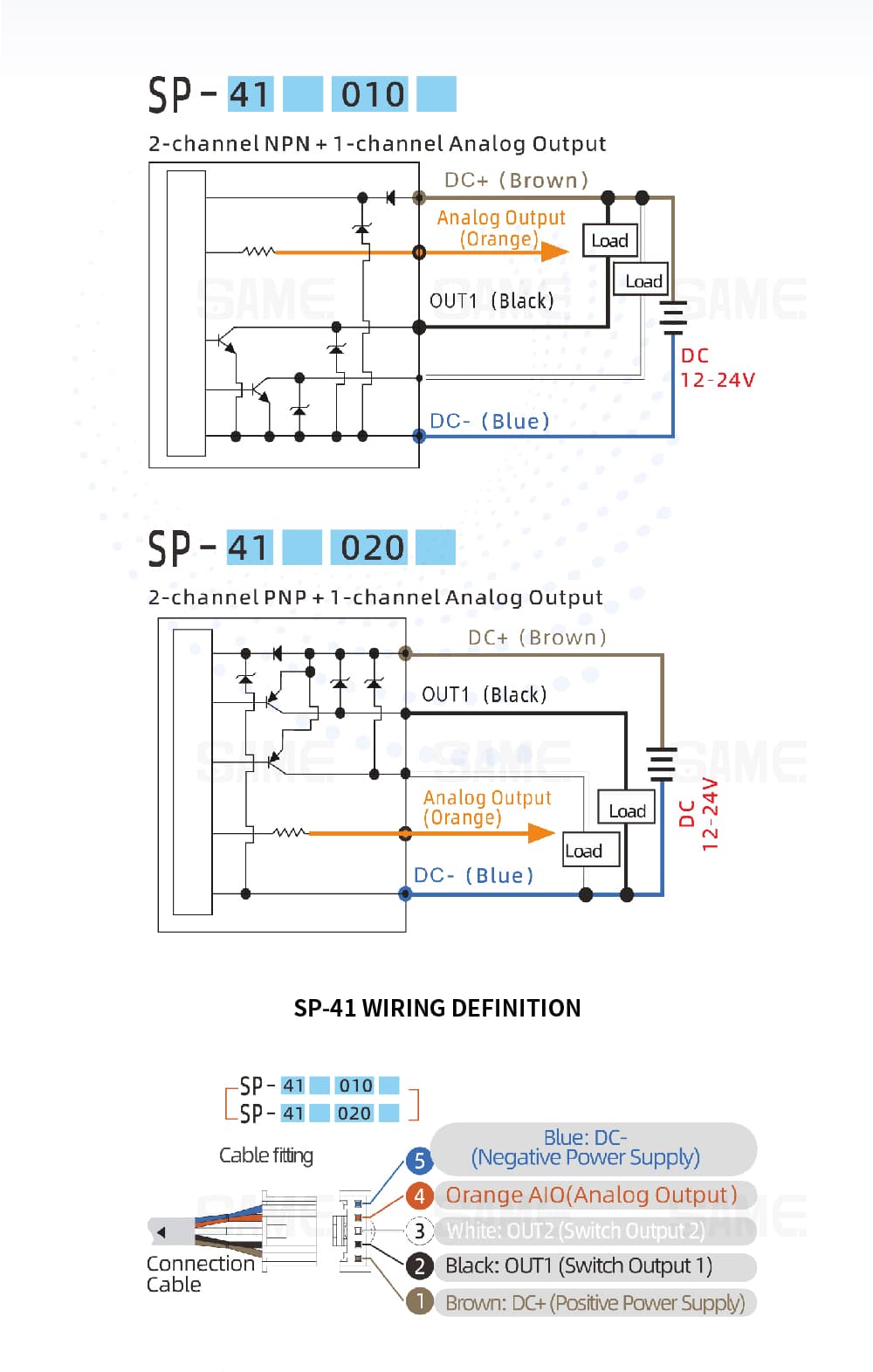

تستخدم سلسلة SP-41 كابل توصيل خماسي النواة للتحكم المتعدد في المخرجات. تتضمن الأسلاك القياسية: بني (موجب التيار المستمر)، أزرق (سالب التيار المستمر)، أسود (مخرج 1)، أبيض (مخرج 2)، وبرتقالي (مخرج تناظري أو مغلق عادةً حسب الطراز). صُممت هذه السلسلة لتركيبها بسهولة على اللوحات أو تركيبها مباشرةً بسلاسة على مولدات الفراغ SZK2.
ج: بفضل تصميمها الهيكلي فائق الرقة، توفر سلسلة SP-41 ما يصل إلى 70% من مساحة التجميع مقارنة بالنماذج القياسية.
ج: نعم، إنها بمثابة وحدة فراغ قابلة للتكامل مصممة خصيصًا لتناسب مباشرة مع قاذفات الفراغ مثل سلسلة SZK2.
ج: يدعم ما يصل إلى مخرجات تبديل NPN أو PNP ثنائية القناة، وجهد تناظري أحادي القناة اختياري (1-5 فولت)، واتصال RS485 اعتمادًا على رمز النموذج المحدد.
