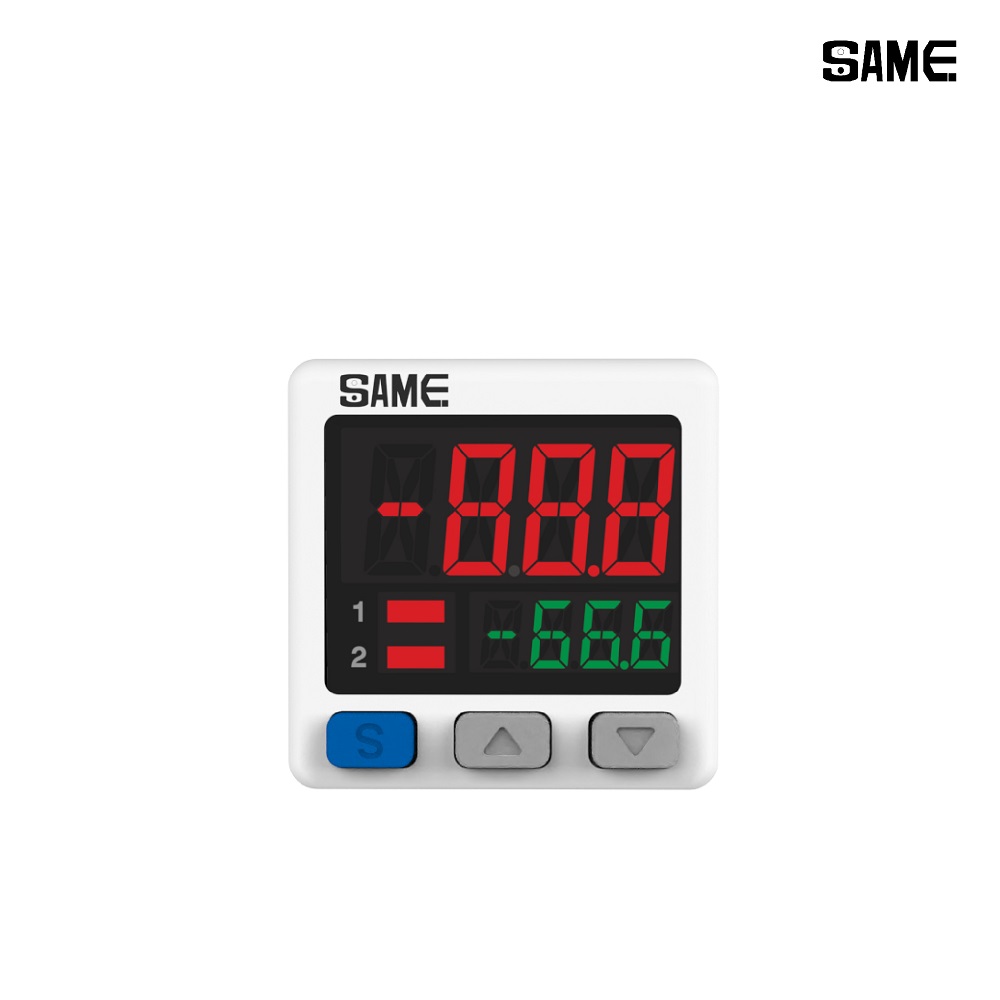

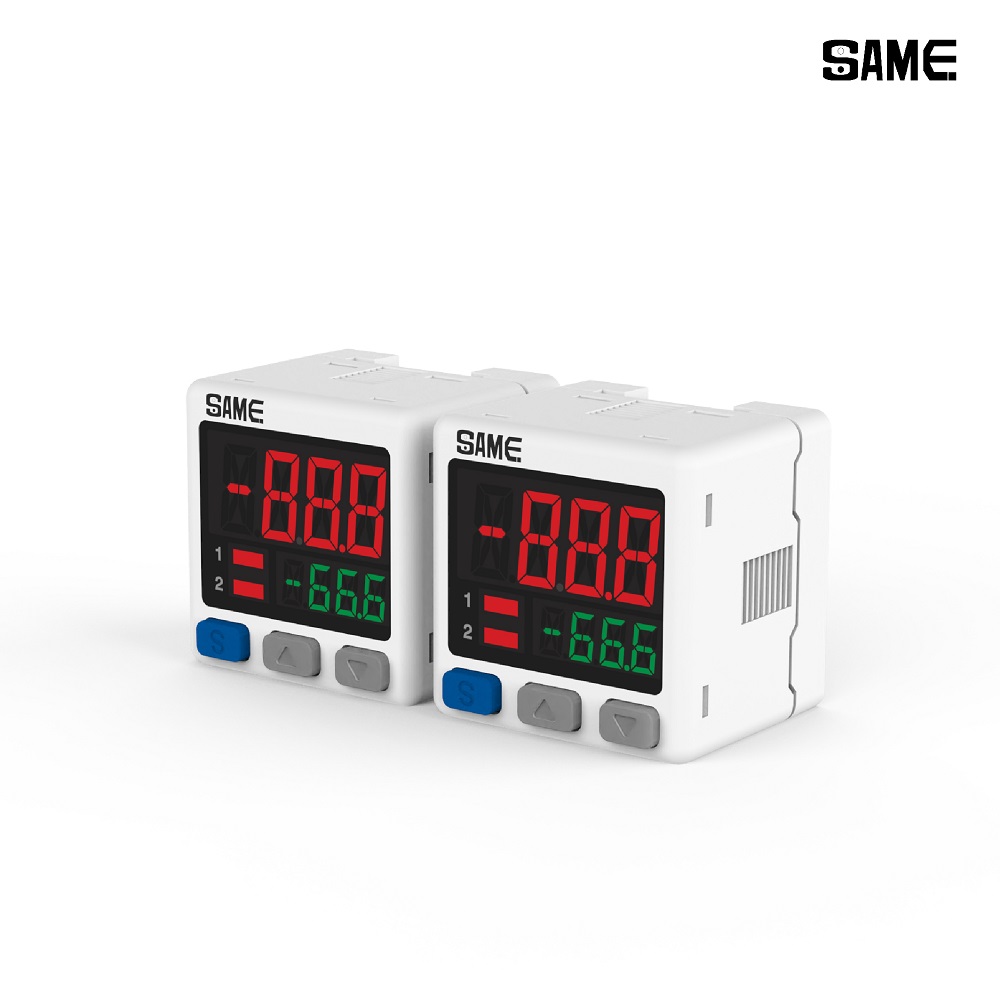

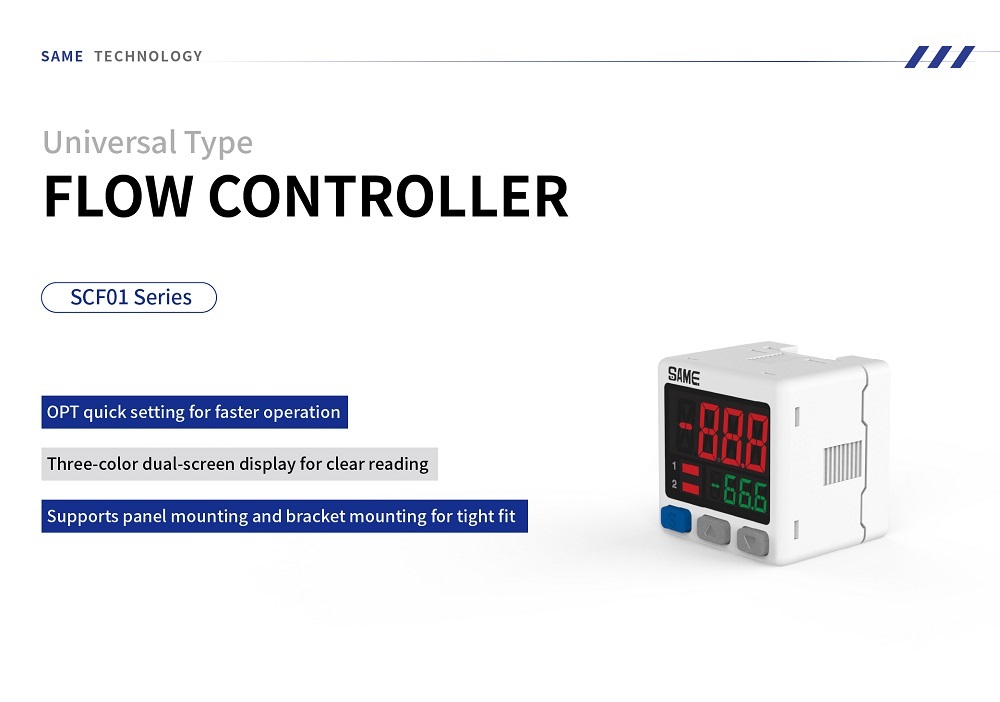

سلسلة SCF01 هي وحدة تحكم التدفق الرقمي العالمية يتميز بشاشة عرض LED مزدوجة ثلاثية الألوان عالية الوضوح وتصميم مقسم متعدد الاستخدامات لتركيب مرن. صُمم هذا الجهاز خصيصًا لأتمتة العمليات الصناعية بدقة، ويدعم خيارات إخراج شاملة تشمل NPN وPNP والإخراج التناظري وRS485 لتكامل سلس مع النظام.
سلسلة المنتجات :
Universal Digital Flow Controllerوضع إدخال الإشارة :
1:Voltage input | 2:Current inputكمية إشارة الإدخال :
1-channel signal inputنوع خرج الإشارة :
001: 1-channel NPN output | 002: 1-channel PNP output | 011: 2-channel NPN output +1-channel analog current | 021: 2-channel PNP output+1-channel analog current | 010: 2-channel NPN output+1-channel analog voltage | 020:2-channel PNP output+1-channel analog voصُممت هذه الأنظمة لتحقيق دقة عالية في التشغيل الآلي وإدارة السوائل، وحدة التحكم الرقمية العالمية في التدفق من سلسلة SCF01 يوفر هذا الجهاز إمكانيات استثنائية للمراقبة والتحكم. يتميز بشاشة LED مزدوجة ثلاثية الألوان عالية الوضوح وتصميم متعدد الاستخدامات، مما يضمن قراءات سهلة للحالة وتركيبًا مرنًا في المساحات الصناعية الضيقة. بفضل دعمه القوي لبروتوكولات الإخراج الشاملة - بما في ذلك NPN وPNP والبيانات التناظرية وRS485 - يندمج جهاز SCF01 بسلاسة في الآلات المعقدة، موفرًا نقلًا موثوقًا للبيانات وتحكمًا دقيقًا في التدفق للحفاظ على تشغيل أنظمتك بأعلى كفاءة.

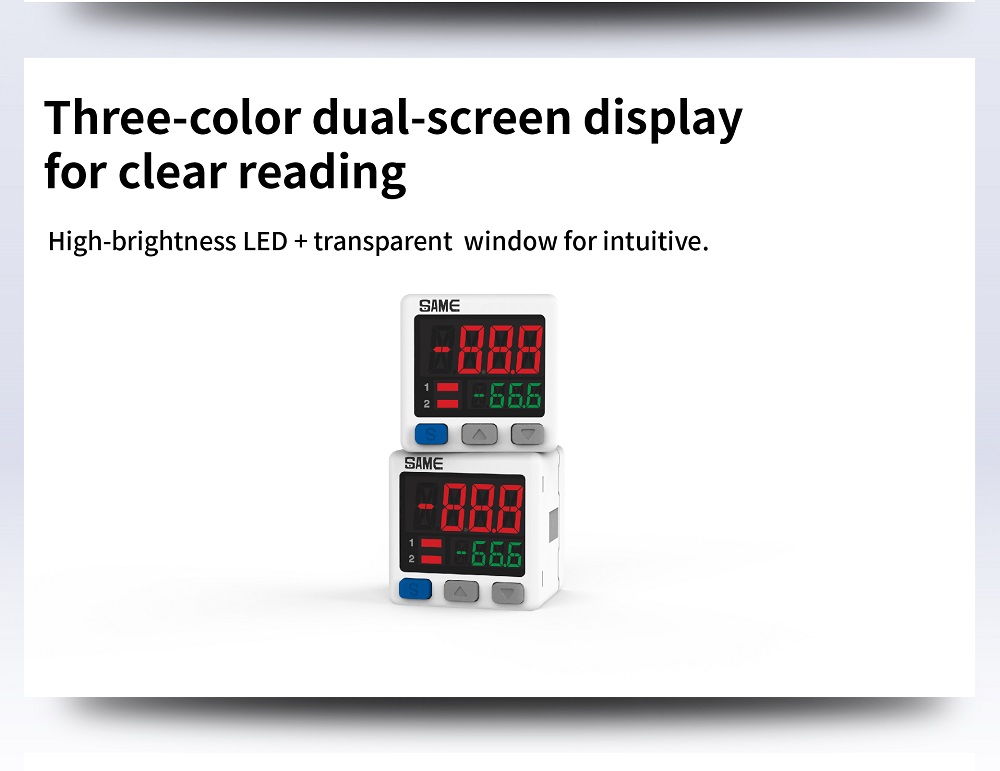

مزودة بمصابيح LED عالية السطوع ونافذة شفافة لقراءات واضحة وبديهية في أي ظروف إضاءة صناعية.

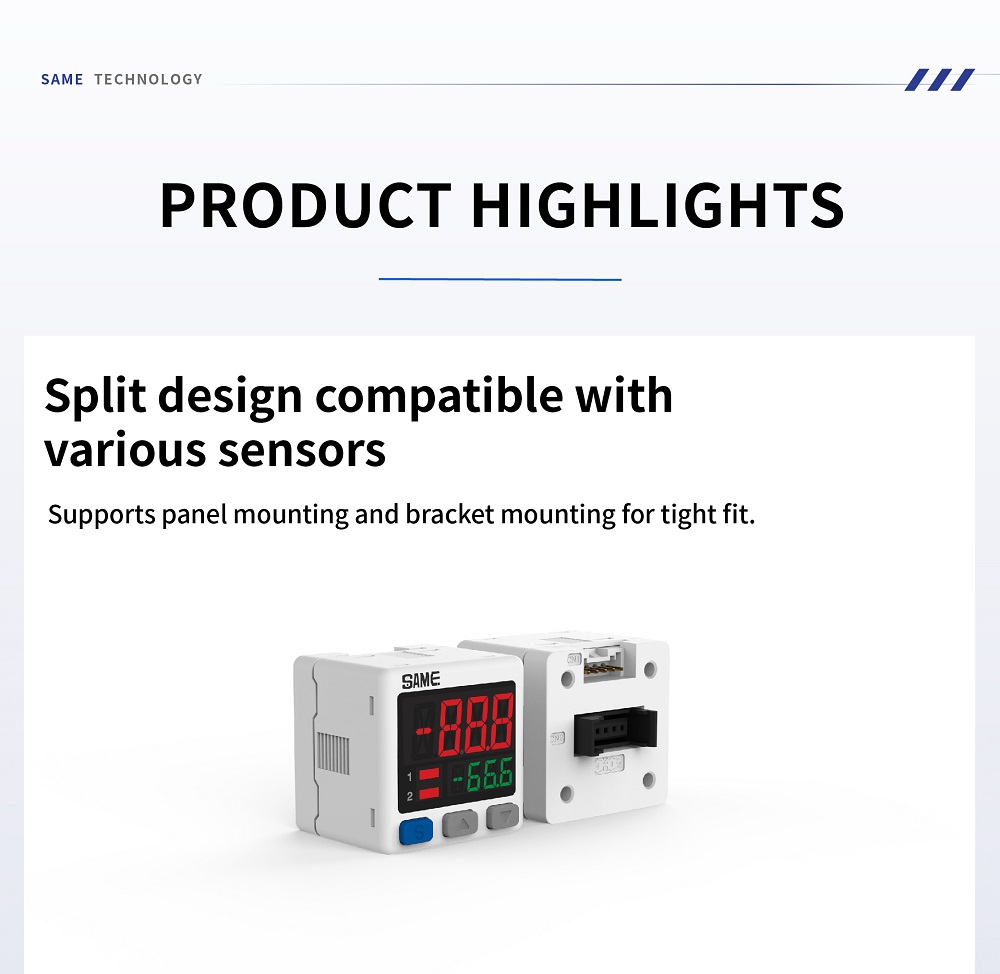

متوافق مع مختلف أنواع أجهزة الاستشعار، ويدعم كلاً من تركيب اللوحة وتركيب الحامل لضمان ملاءمة محكمة وآمنة في المساحات الضيقة.
واجهة مبسطة مصممة لتشغيل وإعداد أسرع، مما يقلل من وقت التوقف أثناء التثبيت والصيانة.
| سلسلة الموديلات | وحدة التحكم الرقمية العالمية في التدفق SCF01 | ||
| جهد مصدر الطاقة | تيار مستمر 12~24 فولت | نوع العرض | شاشة LED مزدوجة ثلاثية الألوان |
| الأبعاد (الجسم الرئيسي) | 30 مم × 30 مم × 25.4 مم | الأبعاد (القوس) | 20 مم × 20 مم |
| خيارات الإخراج | • قناة واحدة من نوع NPN • مخرج تناظري ثنائي القناة من نوع NPN + مخرج تناظري أحادي القناة • قناة واحدة من نوع NPN + مجموعة واحدة من RS485 • منفذ PNP أحادي القناة + مجموعة واحدة من منافذ RS485 | ||
| طول الكابل | 2000 مم (تتوفر أطوال كابلات مخصصة) | ||
| ملحوظة: يُتيح التصميم المنفصل توافقًا عاليًا مع مختلف أنواع الحساسات الصناعية. يُرجى التأكد من صحة قطبية الأسلاك (البني: موجب التيار المستمر، الأزرق: سالب التيار المستمر) أثناء التركيب لتجنب تلف الدائرة. | |||

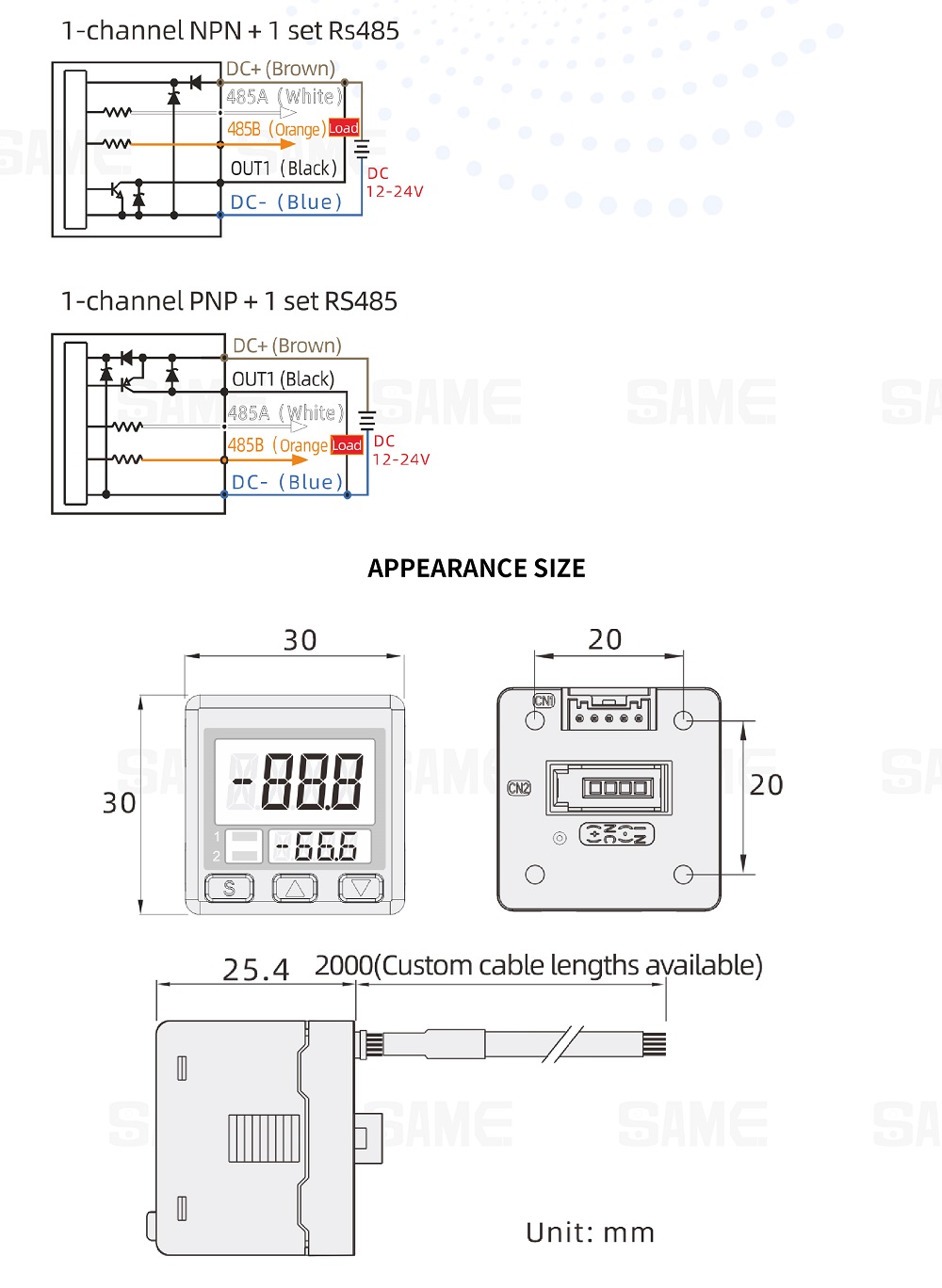

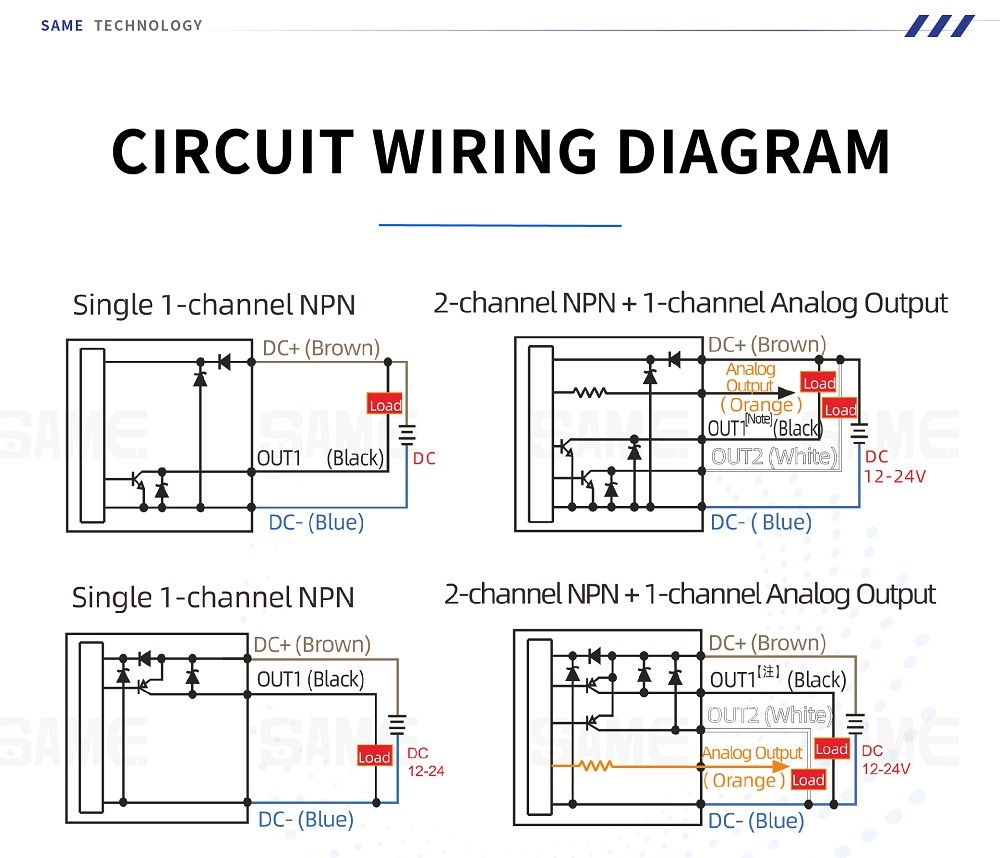

توفر سلسلة SCF01 حلول توصيل أسلاك عالية المرونة لتكامل صناعي متعدد الاستخدامات. اختر التكوين المناسب بناءً على متطلبات وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الخاص بك.
| نوع التوصيل | تفاصيل لون الدبابيس/الأسلاك |
|---|---|
| NPN أحادي القناة | بني: تيار مستمر موجب (12-24 فولت) | أزرق: DC- | أسود: OUT1 (تحميل) |
| NPN ثنائي القناة + تناظري | بني: دي سي بلس | أزرق: DC- | أسود: OUT1 | أبيض: OUT2 | البرتقالي: مخرج تناظري |
| قناة واحدة NPN + RS485 | بني: دي سي بلس | أزرق: DC- | أسود: OUT1 | أبيض: 485A | البرتقالي: 485ب |
| قناة واحدة PNP + RS485 | بني: دي سي بلس | أزرق: DC- | أسود: OUT1 (PNP Load) | أبيض: 485A | البرتقالي: 485ب |
يرجى الرجوع إلى مخططات الأبعاد الظاهرة أدناه للتخطيط الدقيق للأبعاد. بفضل تصميمه المدمج بقياس 30×30 مم وخيارات الأقواس المتخصصة، يُعد هذا المنتج مناسبًا للتكامل السلس مع الألواح.
ج: نعم، تقدم سلسلة SCF01 نماذج محددة مزودة باتصال RS485، مما يسمح بالحصول على البيانات بسلاسة والتحكم المركزي في إعدادات المصانع الذكية الحديثة.
ج: بفضل تصميمها المنفصل، تتميز وحدة التحكم بتوافقها العالي مع مختلف أنواع الحساسات الخارجية. كما توفر مرونةً عالية، إذ تدعم كلاً من التركيب المباشر على اللوحة والتركيب باستخدام دعامة ثانوية للمساحات الضيقة أو غير التقليدية.
ج: تم تصميم سلسلة SCF01 للعمل بشكل آمن على مصدر طاقة تيار مستمر قياسي 12-24 فولت، وهو أمر شائع في معظم خزائن التحكم الصناعية.
