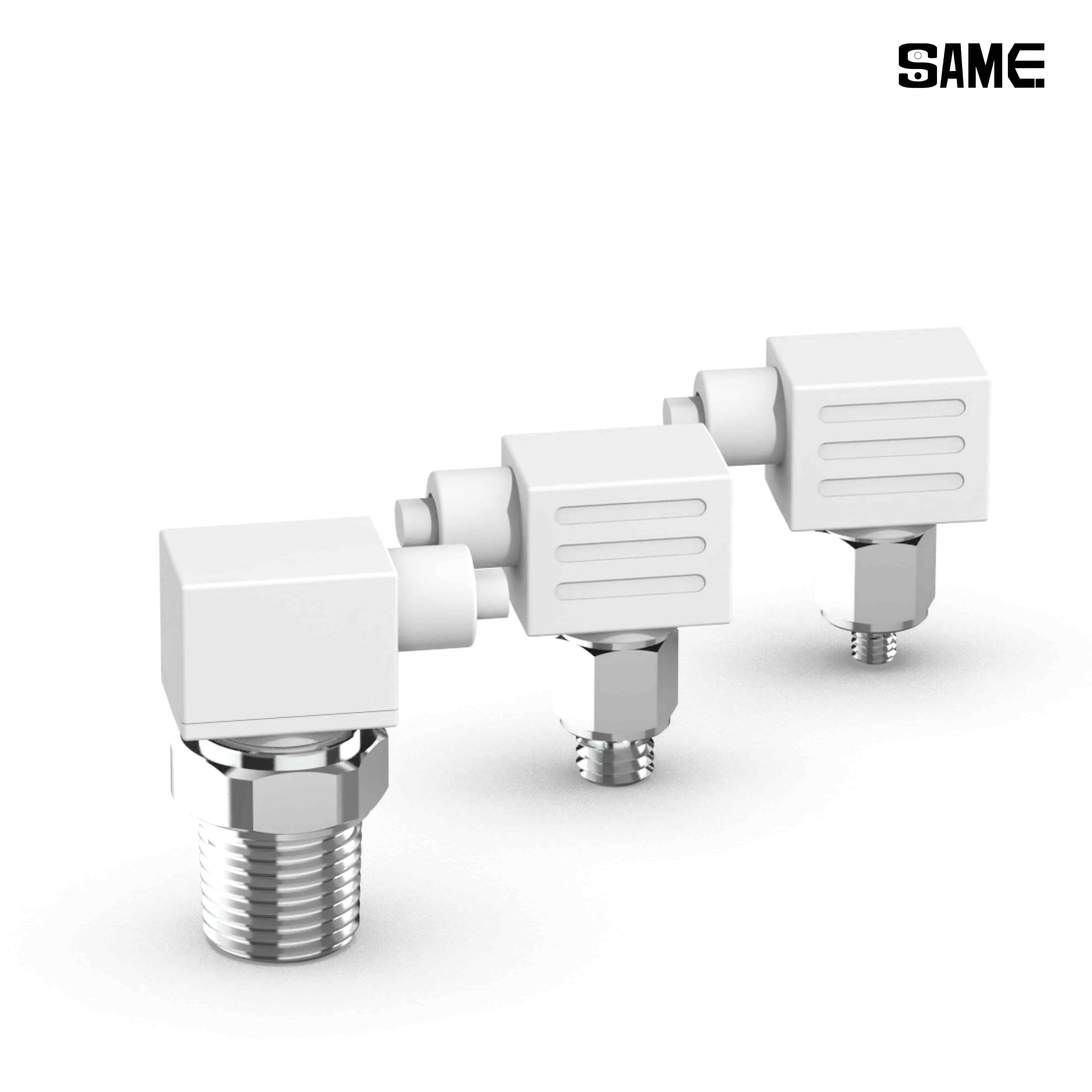

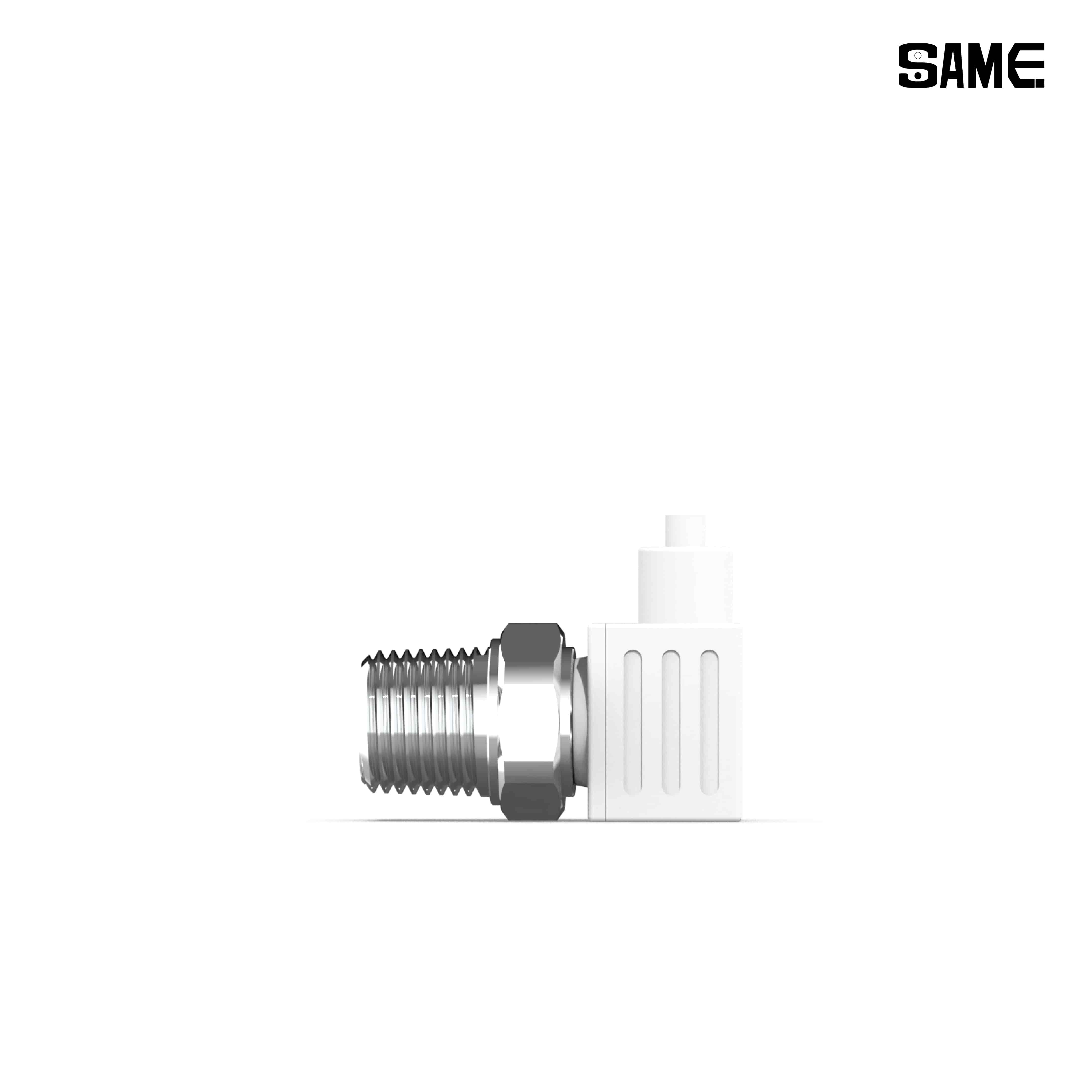

جهاز إرسال الضغط المصغر من سلسلة SP-42 هو حل فائق الصغر وخفيف الوزن مصمم لمراقبة الضغط بشكل مستمر ودقيقيتميز بمخرج جهد تناظري قياسي من 1 إلى 5 فولت، مما يجعل توصيل النظام والحصول على البيانات أمرًا في غاية السهولة.صُممت هذه الوحدة لتحقيق تكامل عميق، وهي مناسبة تمامًا للتركيب المباشر باستخدام الماصات، كما تدعم الاتصال المباشر بوحدات تحكم SCP لعمليات مرنة للغاية.بفضل تقديمها أداءً متميزًا من حيث التكلفة كبديل موثوق للعلامات التجارية المستوردة، فهي الخيار الأمثل لأنظمة شفط الهواء الروبوتية، والأجهزة الطبية، وآلات التعبئة والتغليف الآلية..
سلسلة المنتجات :
42: Miniature Pressure Transmitterنطاق إدخال ضغط الهواء :
C: -100~100 kPa (Mixed pressure) | P: 0~1.0 MPa (Positive pressure) | V: -101~0 kPa (Negative pressure)نوع وصلة ضغط الهواء :
R: External R1/8 + Internal M5 | R04: Φ4 Reducer | R06: Φ6 Reducer | M3: M3×0.5 | M5: M5×0.8 | IM5: M5 female thread through (with mounting hole)خيارات :
Blank: No fitting | C2: Equipped with E-CON sensor fittingال جهاز إرسال ضغط مصغر من سلسلة SP-42 يوفر جهاز SP-42 حلاً فائق الصغر وخفيف الوزن لمراقبة الضغط بدقة وبشكل مستمر. صُمم الجهاز لإخراج جهد تناظري قياسي يتراوح بين 1 و5 فولت لتسهيل التوصيل، وهو مُصمم وفقًا لمعايير قياسية لضمان التكامل السلس والتركيب المباشر باستخدام قاعدة شفط. يُعد SP-42 بديلاً محليًا عالي الأداء والتكلفة للعلامات التجارية المستوردة، ويمكن توصيله مباشرةً بوحدات تحكم SCP لاستخدامه بمرونة عالية في أنظمة الهواء المضغوط عالية الأداء.

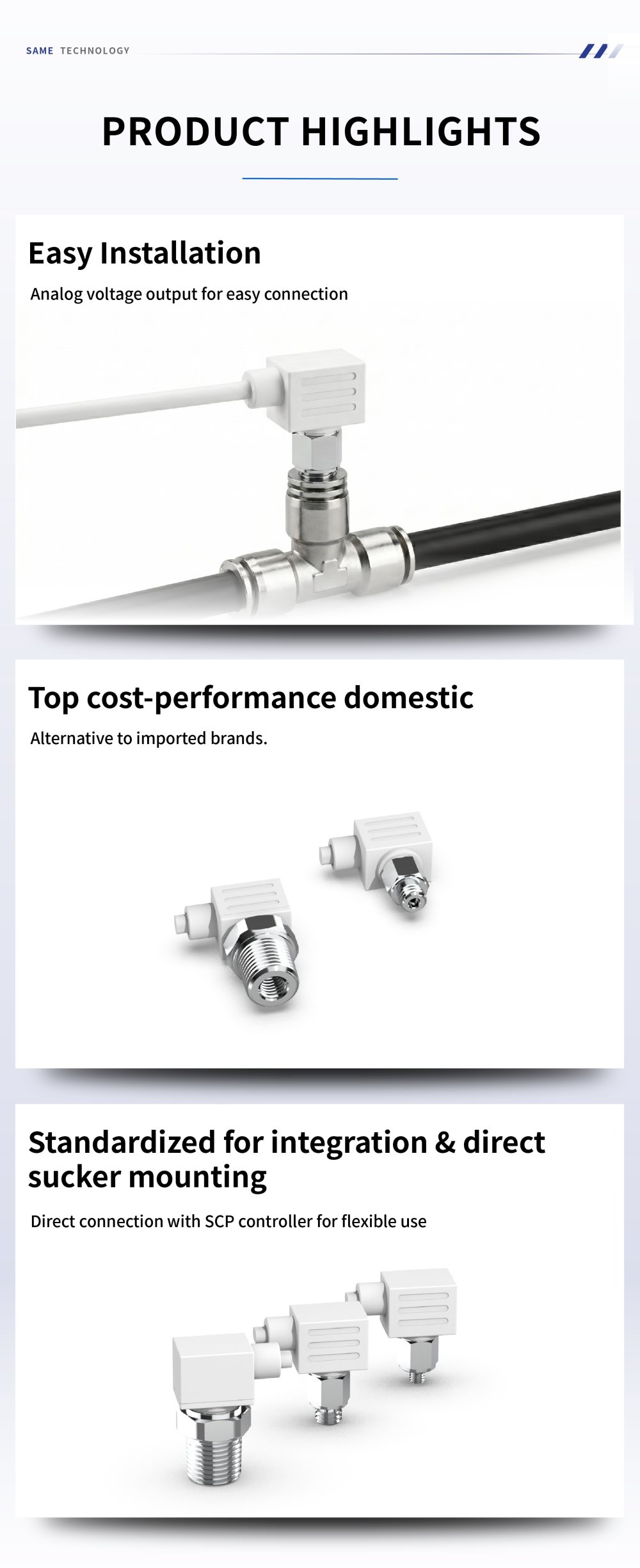

تصميم فائق الخفة وموحد الحجم لضمان التكامل العميق في المساحات الضيقة وإعدادات التثبيت المباشر باستخدام الماصات.
يتميز بإخراج جهد تناظري مباشر من 1 إلى 5 فولت، مما يجعل توصيل النظام والحصول على البيانات أمرًا سهلاً للغاية.
يقدم أداءً محلياً من الدرجة الأولى، مما يجعله بديلاً مثالياً وفعالاً من حيث التكلفة لعلامات أجهزة الاستشعار المستوردة باهظة الثمن.
| نموذج | SP-42P | SP-42V | SP-42C | |
| نطاق الضغط المقنن | 0~1.0 ميجا باسكال | 0~-101 كيلو باسكال | -100~100 كيلو باسكال | |
| تحمل الضغط | 1.5 ميجا باسكال | 500 كيلو باسكال | ||
| المواصفات الكهربائية | جهد مصدر الطاقة | 12-24 فولت تيار مستمر (تموج الذروة إلى الذروة ≤10%) | ||
| الاستهلاك الحالي | 15 مللي أمبير أو أقل | |||
| مواصفات الإخراج | خرج تناظري 1~5 فولت (مقاومة تقريبية 1 كيلو أوم) | |||
| دقة | ±2% FS (عند درجة حرارة محيطة 25 درجة مئوية). | |||
| الخطية / التكرارية | ±0.7% من النطاق الكامل أو أقل / ±0.2% من النطاق الكامل | |||
| نطاق درجة حرارة التشغيل | 0~50 درجة مئوية (بدون تكثف، بدون تجمد) | |||
| درجة الحماية | IP40 | |||
| 1. سلسلة المنتجات | 2. نطاق إدخال ضغط الهواء | 3. نوع وصلة ضغط الهواء | 4. الخيارات |
|---|---|---|---|

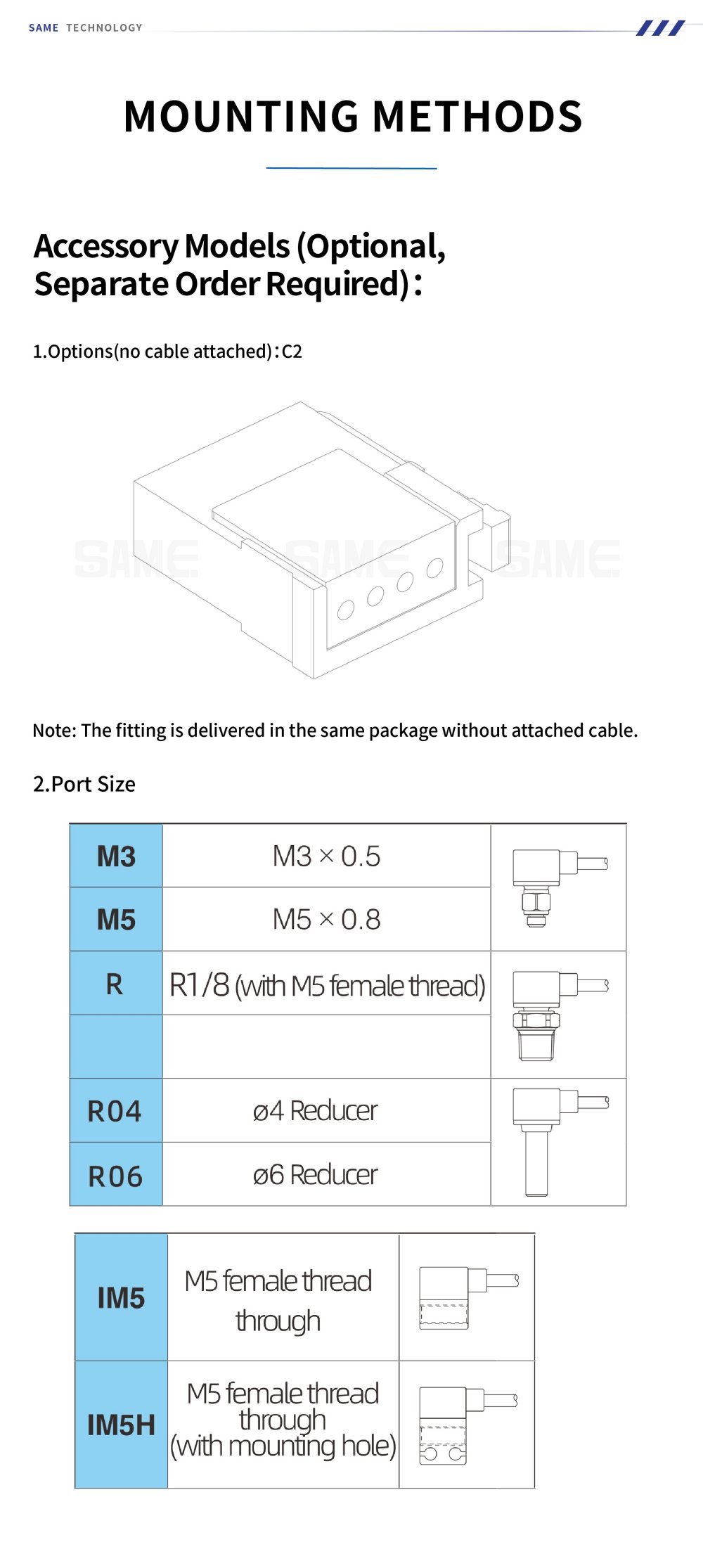

| SP-42: جهاز إرسال ضغط مصغر | C: -100~100 كيلو باسكال (ضغط مختلط) P: 0~1.0 ميجا باسكال (ضغط موجب) V: -101~0 كيلو باسكال (ضغط سلبي) | M3: M3 × 0.5 M5: M5 × 0.8 R: خارجي R1/8 + داخلي M5 R04 / R06: مخفض قطر Φ4 / Φ6 IM5 / IM5H: سن لولبي أنثوي M5 (مع/بدون فتحة تثبيت) | فارغ: لا حاجة للتركيب (كابل قياسي) ج2: مزود بتركيبة مستشعر E-CON (يتم تسليمها في نفس العبوة بدون كابل مرفق) |
مثال على رمز الطلب: SP-42 P R04 C2

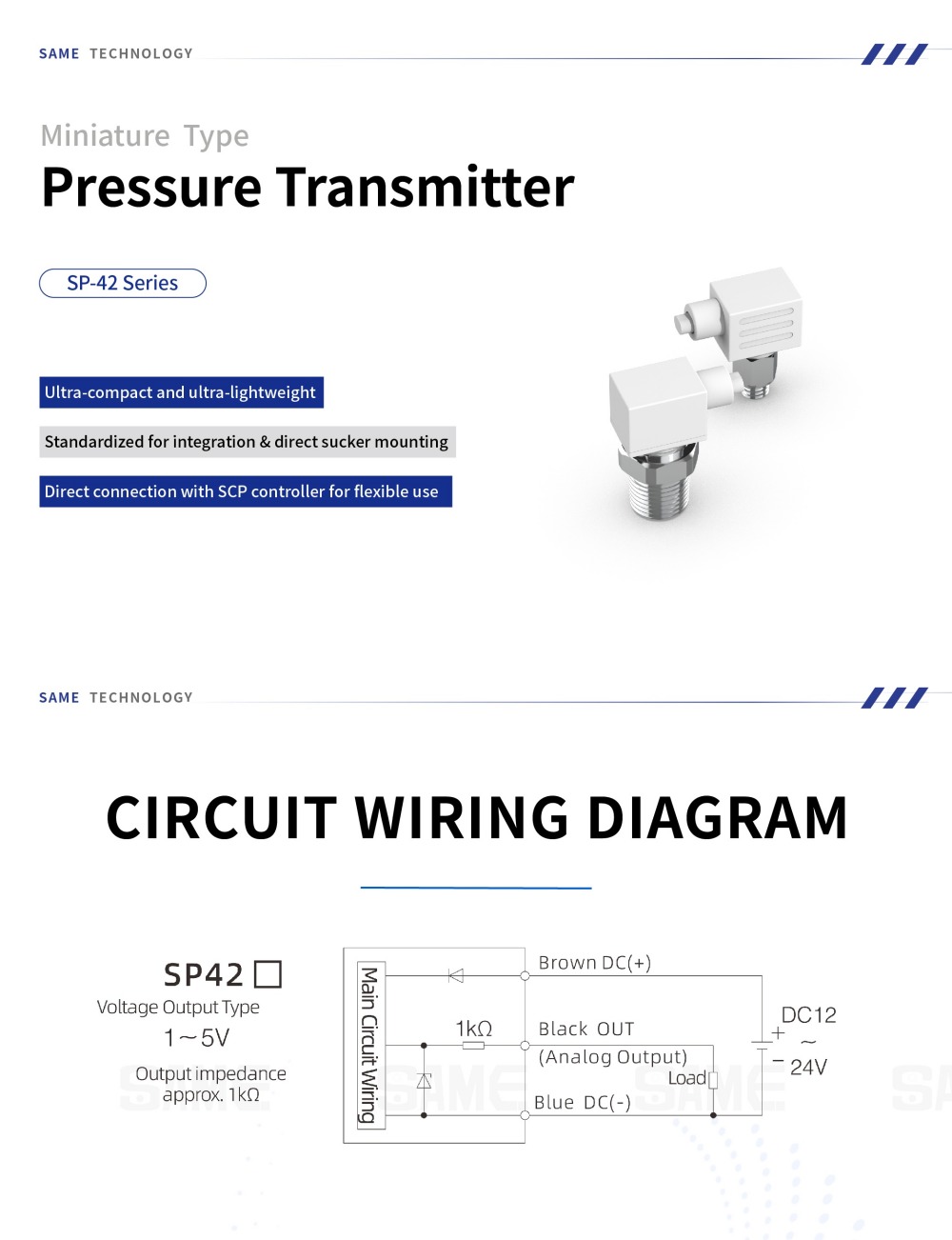

يتميز جهاز الإرسال SP-42 بتكوين إخراج تناظري بسيط بثلاثة أسلاك [بني تيار مستمر (+)، أسود للإخراج، أزرق تيار مستمر (-)]. ويمكن طلبه، حسب الخيار المُختار، مع كابلات قياسية مُرفقة أو وصلة E-CON (الخيار C2) لتوصيل سريع وسهل. وتضمن أحجام المنافذ المتعددة (من M3 إلى R1/8 ومُخفِّضات الضغط) التوافق مع جميع أنواع مشعبات أو قواعد الشفط تقريبًا.
