صُممت هذه الوحدة لتوفير حلول أتمتة صناعية متعددة الاستخدامات. مفتاح ضغط رقمي عالي الحماية يستخدم هذا الجهاز غشاءً متيناً من الفولاذ المقاوم للصدأ لتوفير مراقبة دقيقة للضغط في الماء والزيوت الهيدروليكية والغازات المختلفة. وبفضل غلافه المصنف بمعيار IP65 وخيارات الإخراج التناظري المرنة، يضمن إدارة موثوقة للسوائل، وتسريباً منخفضاً للغاية، وتكاملاً سلساً للبيانات في البيئات الصعبة.
سلسلة المنتجات :
70:High Protection Universal Fluid Type | 70S:High Protection Universal Fluid & Corrosion Resistant Typeنوع خرج الإشارة :
010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current outputنطاق إدخال ضغط الهواء :
C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type) | H:-0.101~2.5MPa(Ultra-high Pressure Type)نوع الاتصال :

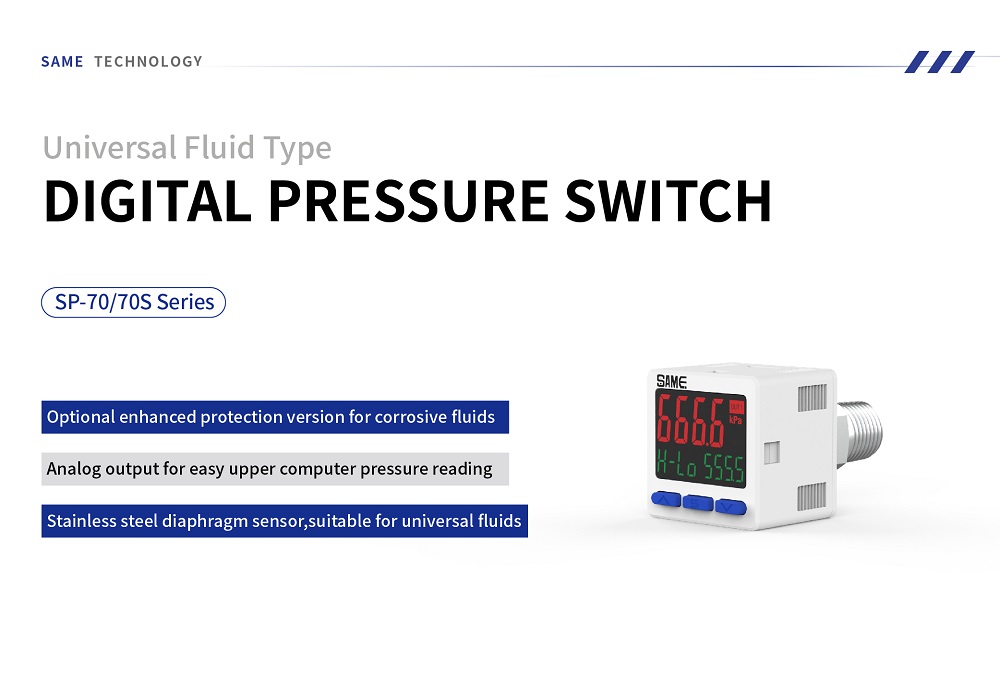

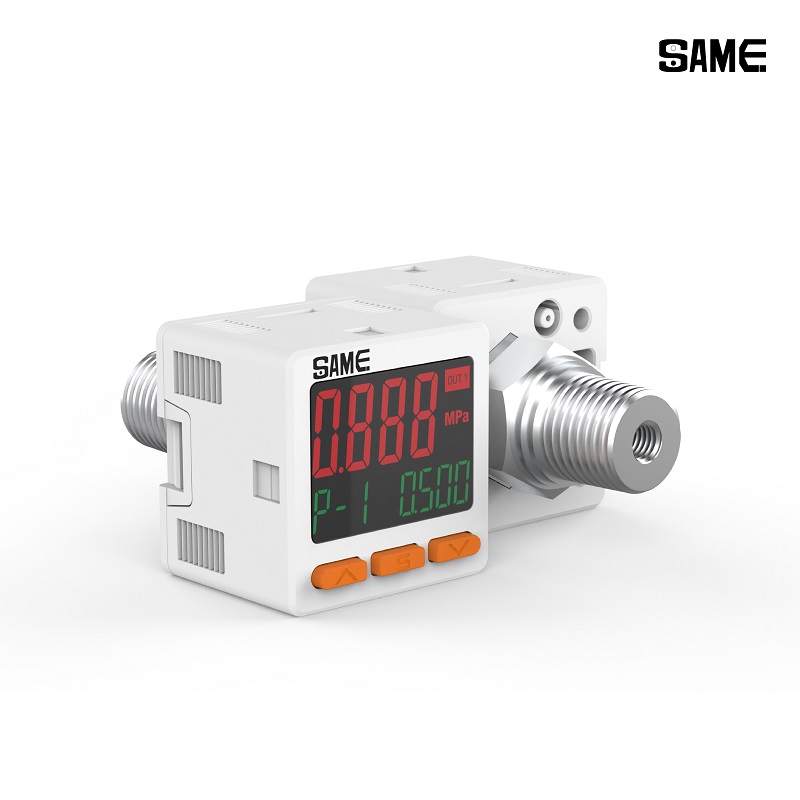

R2:Internal M5+External R1/4 | R2L:Right-angle Elbow Bottom Outlet Port Internal M5 + External R1/4 | S:SCR face seal fitting compatible with VCR standardصُممت هذه الـ مفتاح ضغط رقمي عالمي من نوع السوائل من سلسلة SP-70/70S يتميز هذا المفتاح بدقة وموثوقية استثنائيتين. فهو مزود بمستشعر غشائي متين من الفولاذ المقاوم للصدأ، وهيكل مقاوم للماء والغبار بمعيار IP65، ومصمم لمراقبة مجموعة واسعة من السوائل، بما في ذلك الماء والزيوت الهيدروليكية والغازات الخاملة المختلفة. وبفضل معدلات التسريب المنخفضة للغاية، وخيارات الإخراج التناظري المتعددة الاستخدامات لسهولة القراءة من قبل الحاسوب، وتصميمه المدمج الموفر للمساحة، يُعد هذا المفتاح الحل الأمثل للتحكم في كل من تطبيقات الأتمتة العامة وتطبيقات السوائل شديدة التآكل.

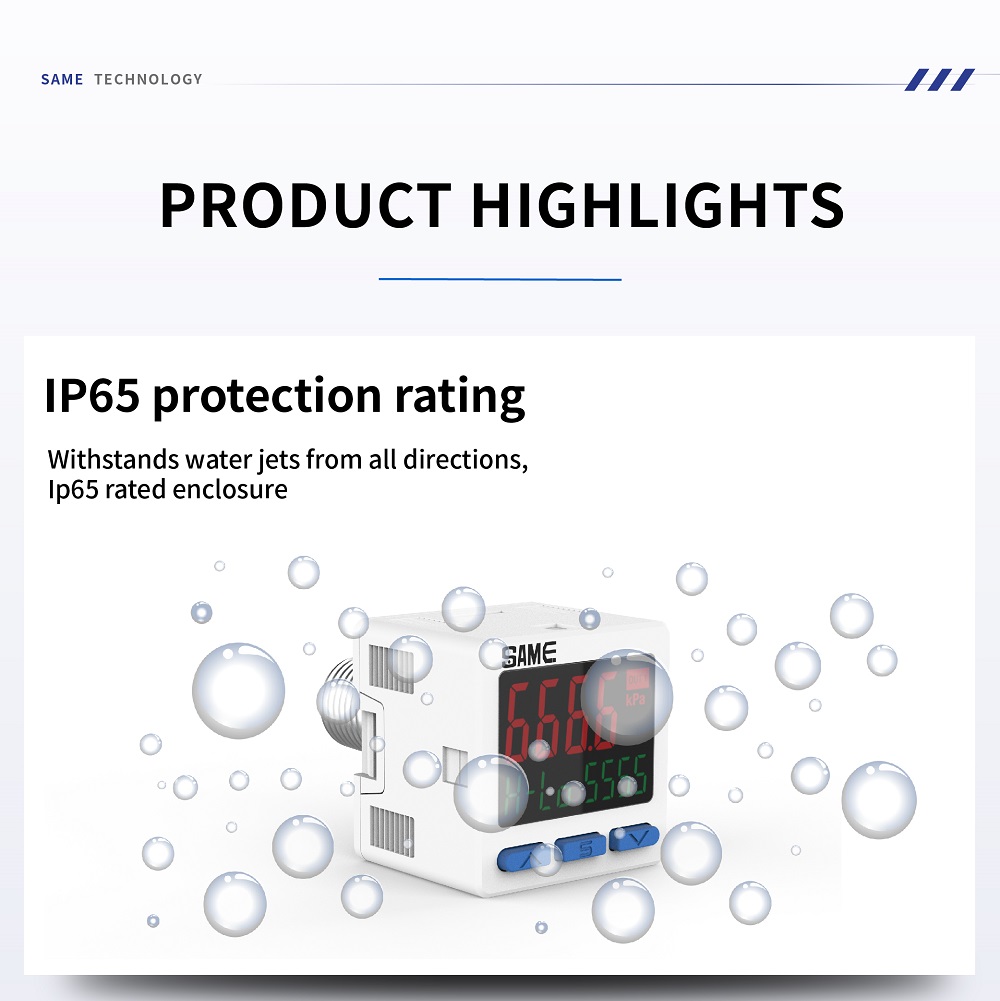

يتحمل رذاذ الماء من جميع الاتجاهات. يضمن الغلاف المصنف IP65 تشغيلاً متيناً ومستقراً حتى في البيئات الصناعية القاسية والرطبة.

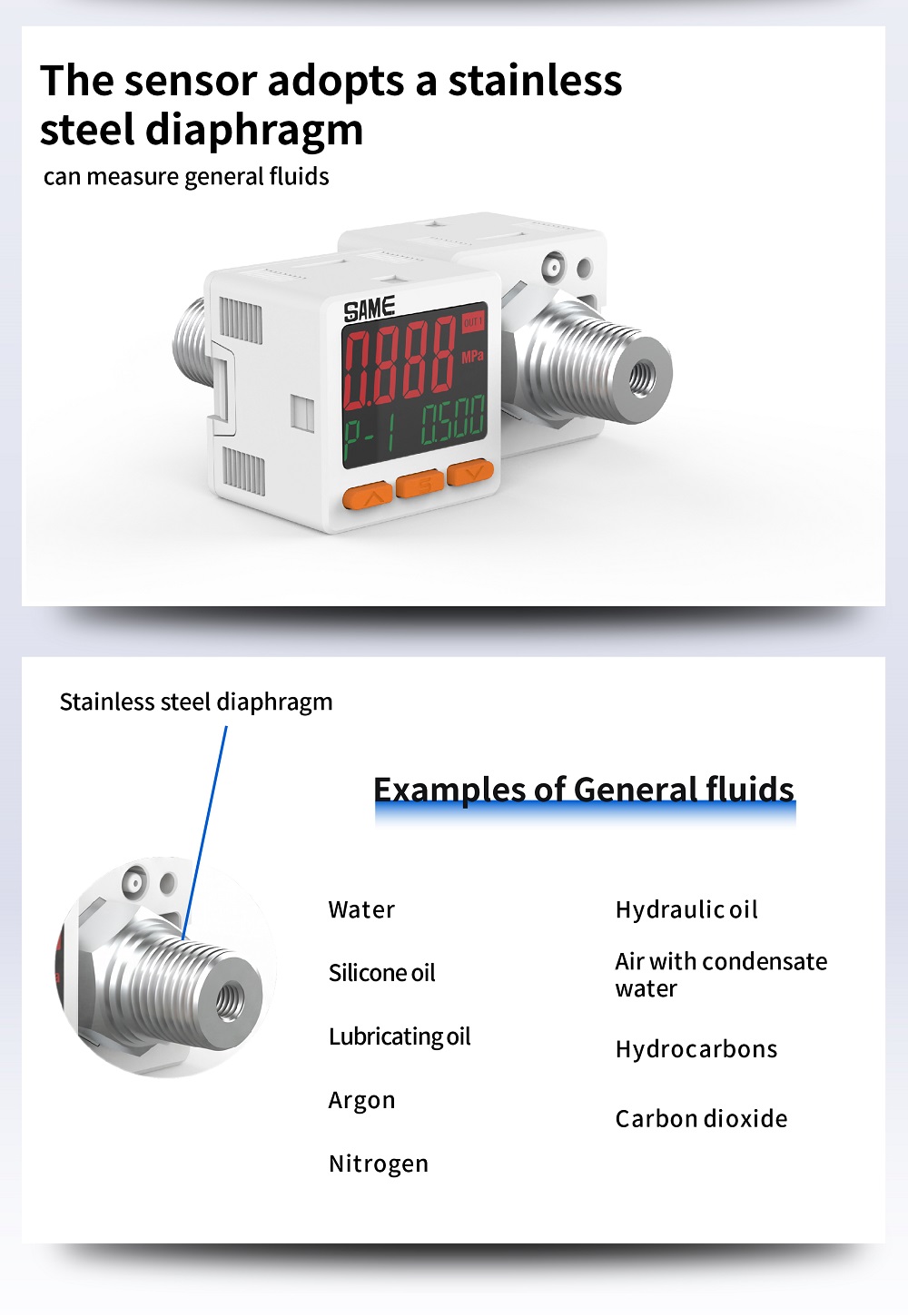

يستخدم المستشعر غشاءً عالي الجودة من الفولاذ المقاوم للصدأ، مما يُمكّنه من قياس السوائل العامة بدقة. ويتوفر إصدار 70S اختياري للسوائل المسببة للتآكل.
تحقق الهندسة الدقيقة معدل تسرب منخفض يصل إلى 1×10⁻⁵ باسكال متر مكعب/ثانية (نوع الخيط R) ومعدل استثنائي يبلغ 1×10⁻¹⁰ باسكال متر مكعب/ثانية (نوع ختم الوجه SCR).
| 1. سلسلة المنتجات | 70: نوع سائل عالمي عالي الحماية السبعينيات: سائل عالمي عالي الحماية ومقاوم للتآكل | |
| 2. نطاق ضغط الهواء | C: -101.3 ~ 101.3 كيلو باسكال (نوع الضغط المنخفض) P: -0.101 ~ 1.000 ميجا باسكال (نوع الضغط العالي) | |

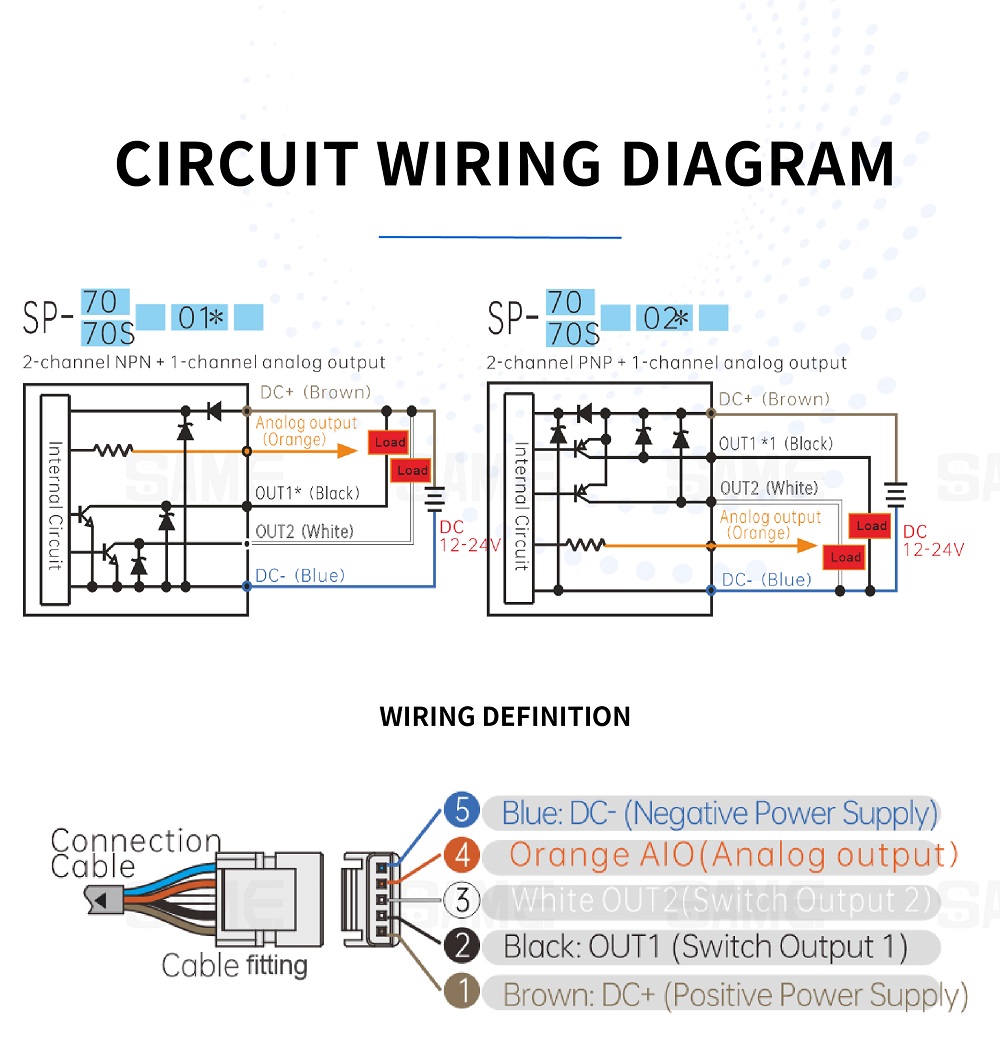

| 3. نوع خرج الإشارة | 010: مخرج جهد تناظري ثنائي القناة من نوع NPN + أحادي القناة | 020: مخرج جهد تناظري ثنائي القناة PNP + قناة واحدة |
| 011: مخرج تيار تناظري ثنائي القناة من نوع NPN + قناة واحدة | 021: مخرج تيار تناظري ثنائي القناة PNP + قناة واحدة | |
| 4. نوع الاتصال | R2: داخلي M5 + خارجي R1/4 من اليمين إلى اليسار: كوع بزاوية قائمة، منفذ سفلي، داخلي M5 + خارجي R1/4 S: وصلة مانعة للتسرب من نوع SCR، متوافقة مع معيار VCR | |
| نموذج | حماية عالية النوع القياسي | نوع سائل عالمي | ||||
|---|---|---|---|---|---|---|
| (ضغط منخفض) | (ضغط عالٍ) | (ضغط منخفض) | (ضغط عالٍ) | (عالي للغاية) نوع الضغط) | ||
| الضغط المقنن يتراوح | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -0.101~2.500 ميجا باسكال | |
| ضبط الضغط يتراوح | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -0.105~2.500 ميجا باسكال | |
| أقصى قدرة تحمل ضغط | 500 كيلو باسكال | 1.5 ميجا باسكال | 500 كيلو باسكال | 1.5 ميجا باسكال | 5.0 ميجا باسكال | |
| ملائم وسائط | هواء مُفلتر، غاز غير قابل للتآكل/غير قابل للاشتعال متوافق مع معيار ISO 8573-1:2010[7:4:4] | سوائل أو غازات غير قابلة للتآكل SUS304 و SUS316 | ||||
| مزود الطاقة الجهد االكهربى | 12~24 فولت تيار مستمر ±10% | |||||
| حاضِر استهلاك | ≤45 مللي أمبير (بدون حمل) | |||||
| عرض دقة تحت مختلف ضغط الوحدات | كيلو باسكال | 0.1 | - | 0.1 | - | - |
| ميجا باسكال | - | 0.001 | - | 0.001 | 0.001 | |
| كجم/سم² | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| حاجِز | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| رطل لكل بوصة مربعة | 0.01 | 0.1 | 0.01 | 0.1 | 0.1 | |
| مليمتر زئبق | 0.1 | - | 0.1 | - | - | |
| بوصة زئبقية | 1 | - | 1 | - | - | |
| مقارن الناتج*1 | مخرج جامع مفتوح NPN أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 30 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | مخرج جامع مفتوح من نوع PNP أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 24 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | ||||
| الجهد التناظري الناتج*1 | جهد الخرج: 1~5 فولت ±2.5% من النطاق الكامل الخطية: ±1% من النطاق الكامل مقاومة الخرج: حوالي 1 كيلو أوم | |||||
| التيار التناظري الناتج*1 | تيار الخرج: 4~20 مللي أمبير ±2.5% من النطاق الكامل الخطية: ±1% من النطاق الكامل مقاومة الخرج: 50 أوم كحد أدنى أقصى مقاومة 300 أوم عند 12 فولت، و600 أوم عند 24 فولت | |||||
| عرض دقة | ±2% FS ±1 رقم (درجة حرارة التشغيل 25±3 درجة مئوية) | |||||
| قابلية التكرار | ±0.2%FS ±2 رقم | |||||
| زمن الاستجابة | 2.0 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية خياري | 1 مللي ثانية 2.0 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية (اختياري) | ||||
| عرض | شاشة عرض بثلاثة ألوان (أحمر/أخضر/أصفر/برتقالي) (معدل أخذ العينات: 4 مرات/ثانية واحدة) | |||||
| درجة حرارة. صفات | تم قياس الضغط بدقة ±2% من النطاق الكامل (عند 25 درجة مئوية) في نطاق درجة حرارة من 0 إلى 50 درجة مئوية | |||||
| التشغيل بيئة | 0~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| تخزين بيئة | -10~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| حماية | IP65 | |||||

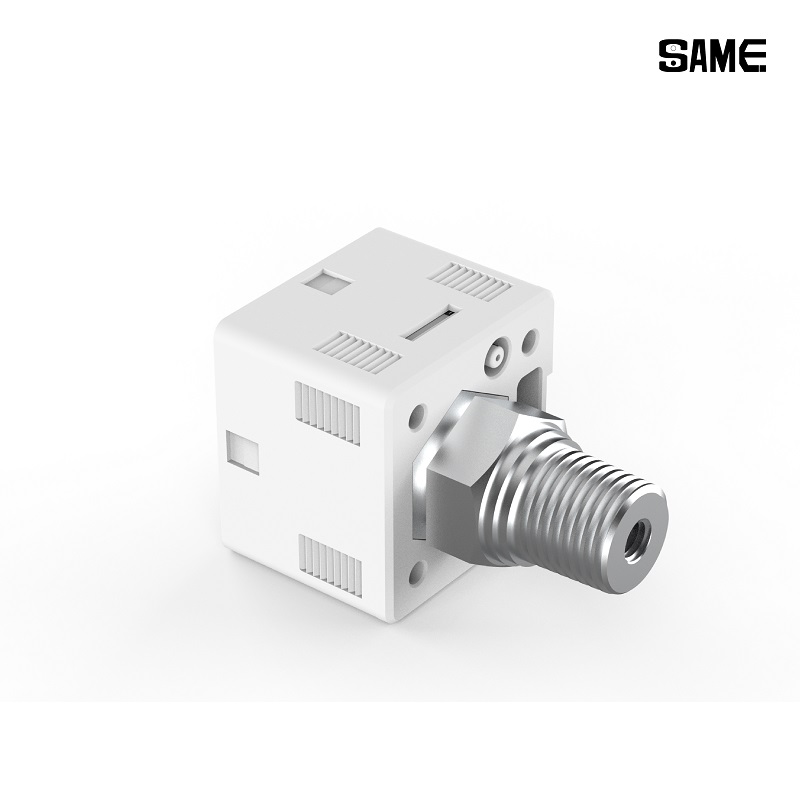

| منفذ الضغط | سن أنثوي M5 | R2: تمديد 1/4، داخلي M5 S:SCR1/4 غطاء مانع للتسرب، متوافق مع VCR 1/4 | ||||
| وزن | 70 غرام | 110 غرام | ||||
| مُكَمِّلات | كابل طاقة طرفي واحد، دليل مستخدم واحد | |||||

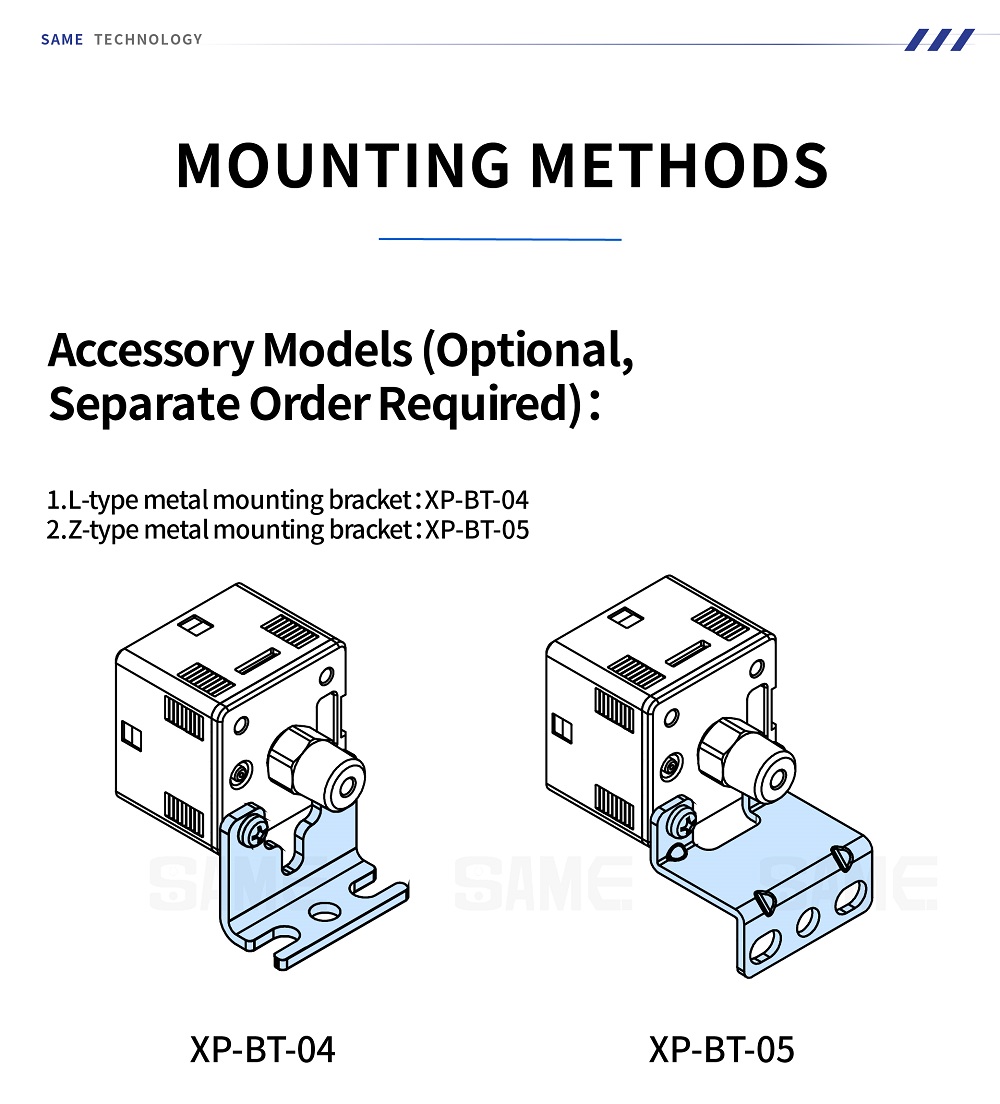

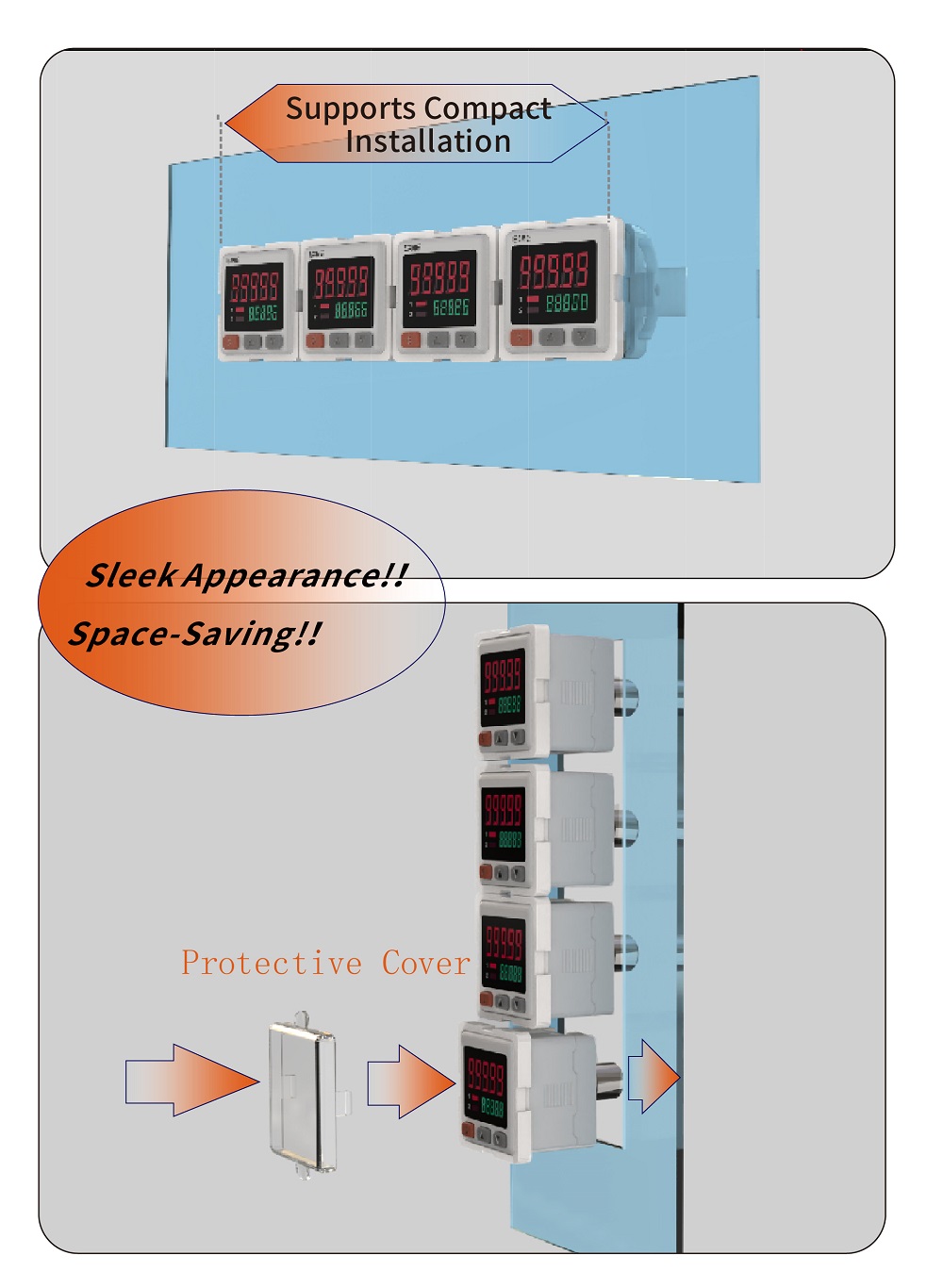

تدعم سلسلة SP-70 التركيب المدمج، مما يوفر مساحة قيّمة للمعدات. تشمل أقواس الملحقات الاختيارية النوع L (XP-BT-04)، والنوع Z (XP-BT-05)، وقوس تثبيت اللوحة (XP-PA-03) مع غطاء واقٍ أنيق.
الأسئلة الشائعة (FAQ)ج: تم تصميم جهاز SP-70 لتوفير حماية عالية مع السوائل العامة. أما جهاز SP-70S فهو نسخة محسّنة مصممة خصيصًا لمقاومة السوائل شديدة التآكل وقياسها بأمان.
ج: نعم، يتميز بغلاف حاصل على تصنيف حماية IP65، مما يعني أنه يتحمل نفاثات المياه من جميع الاتجاهات، مما يجعله موثوقًا للغاية في البيئات الصناعية الرطبة أو التي تتطلب غسلًا.
ج: يدعم المفتاح كلاً من مخرجات الجهد والتيار التناظرية (إلى جانب NPN/PNP ثنائي القناة)، مما يسمح بقراءة الضغط المستمرة في الوقت الحقيقي والتكامل السهل مع أنظمة PLC الحاسوبية العليا.
