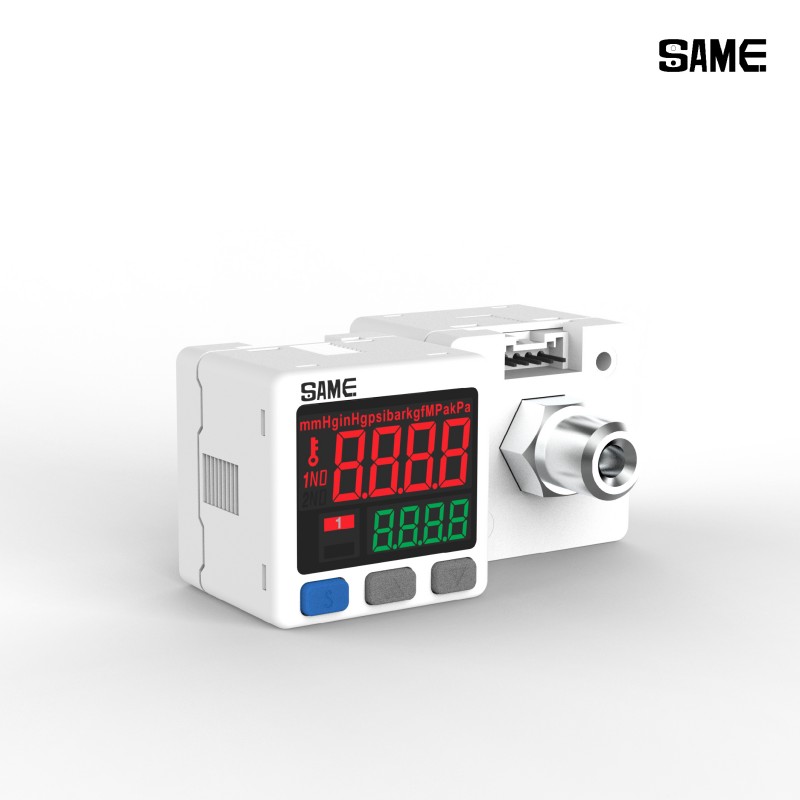

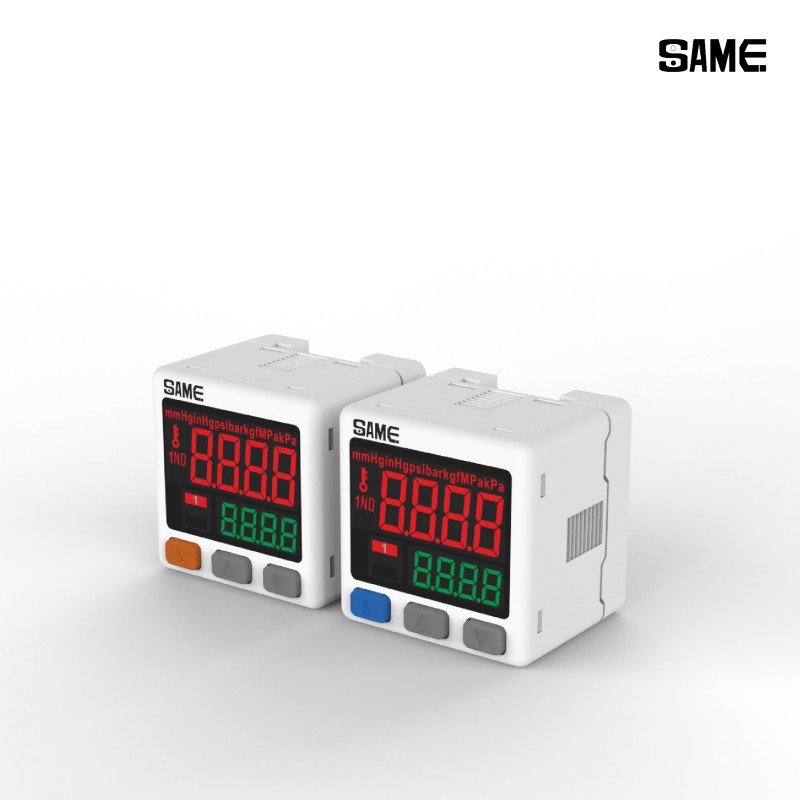

ال جهاز تحكم رقمي في ضغط الهواء هو جهاز تحكم ضغط صغير الحجم وذكي مصمم لمراقبة ضغط الهواء والتحكم فيه بدقة في أنظمة الأتمتة الصناعية. يدمج الجهاز وظائف كشف الضغط والعرض الرقمي وإخراج التحكم لتوفير حلول موثوقة للمعدات الهوائية وتطبيقات أتمتة المصانع.
سلسلة المنتجات :
01: Economical Typeنوع خرج الإشارة :

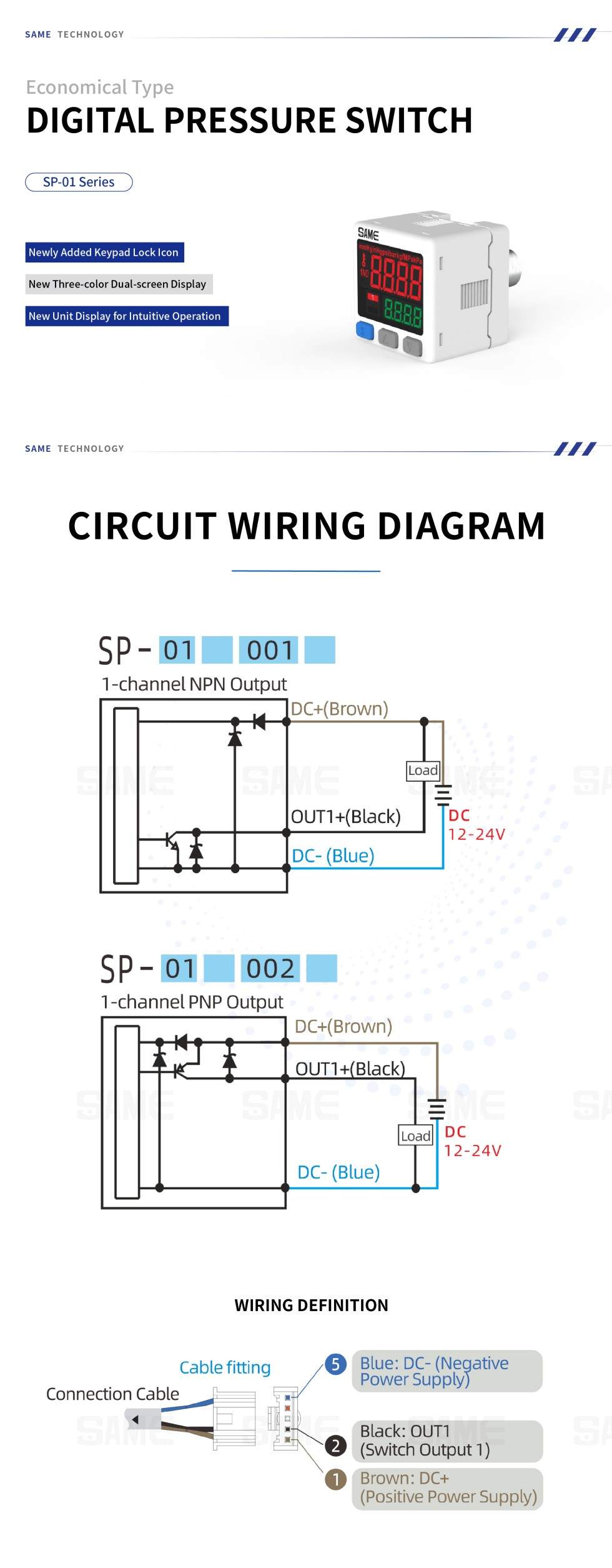

001: 1-channel NPN output | 005: 1-channel NPN + 1-channel PNP output | 002: 1-channel PNP output | 009: 1-channel NPN + 1-channel adjustable analog voltage output*1نطاق إدخال ضغط الهواء :
C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type)نوع وصلة ضغط الهواء :
M: M5 Spec. female thread | R: Internal M5 + external R1/8 fitting*2 | C4H: Straight 4mm air tube fitting straight type | C6H: Straight 6mm air tube fitting straight type | C4L: Straight 4mm air tube fitting right-angle elbow | C6L: Straight 6mm air tube fittiنوع المواصفات المخصصة :
Blank: Standard type without customization | T: Custom 2-channel switch output (NPN or PNP)*3 | M: Custom dual air nozzlesصُممت هذه الأنظمة لتحقيق كفاءة عالية في الأنظمة الصناعية الخفيفة، مفتاح ضغط رقمي اقتصادي من سلسلة SP-01 يُقدّم أداءً استثنائيًا بتصميم مُبسّط وفعّال من حيث التكلفة. صُمّم الإصدار Suffix M لتقليل المساحة المطلوبة، حيث حقق انخفاضًا ملحوظًا في الوزن بنسبة 38%، بالإضافة إلى توفير مساحة بمقدار 12.5 مم. يتميّز هذا المُتحكّم الرقمي بمؤشر قفل لوحة المفاتيح المُدمج للحماية من التغييرات العرضية، ووظائف عرض واضحة للوحدة، وخيارات إخراج NPN/PNP موثوقة، مما يضمن مراقبة دقيقة للأنظمة الهوائية وتكوينًا مُبسّطًا للجهاز.

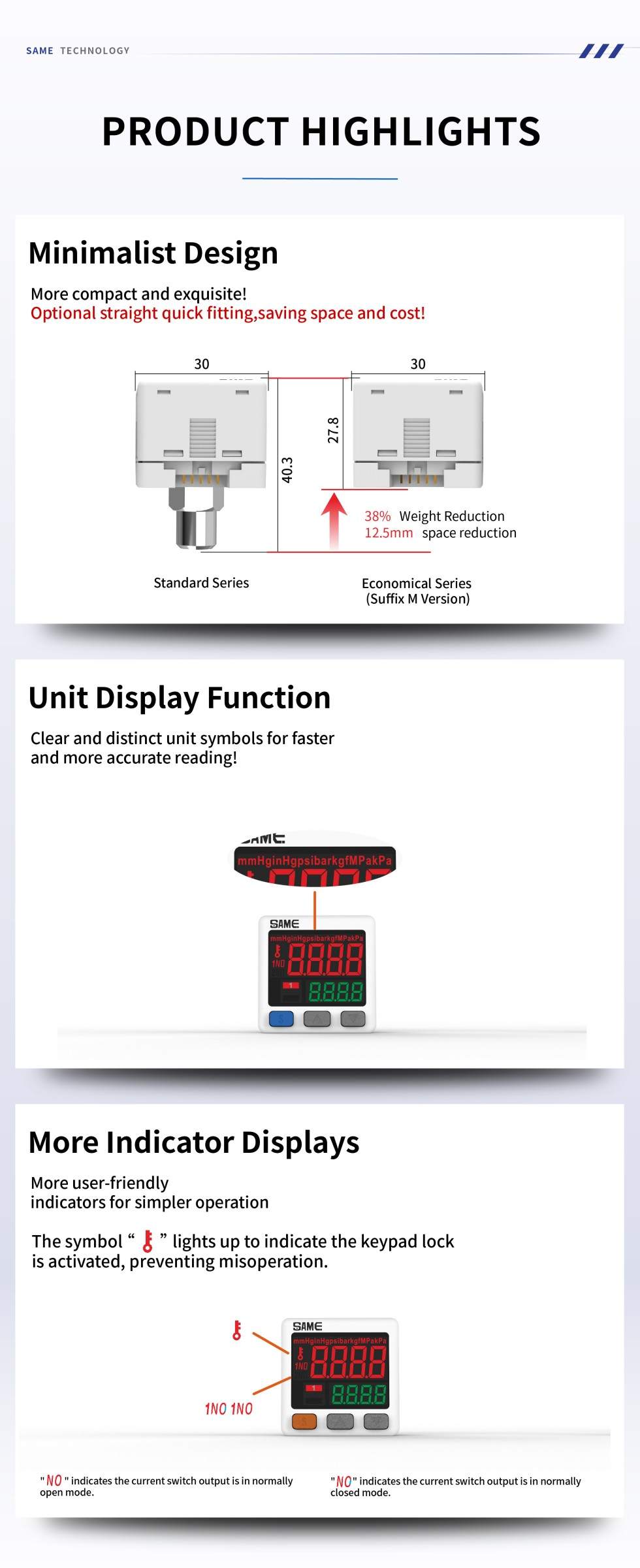

تصميم صغير الحجم بشكل رائع يدعم تركيبات سريعة مستقيمة اختيارية. يقلل من وزن المعدات وقيود مساحة الخزانة بكفاءة.

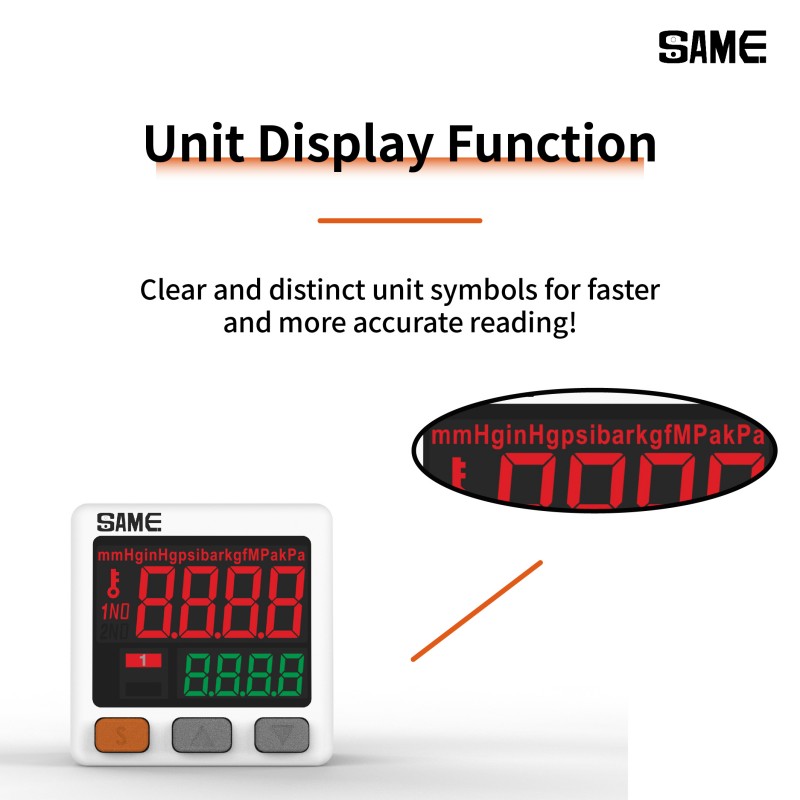

تضيء رموز الوحدات الواضحة والمميزة (MPa، kPa، psi، bar، kgf/cm²، mmHg، inHg) للحصول على قراءات أسرع وأكثر دقة أثناء التشغيل.
يتضمن مؤشرًا مخصصًا لقفل المفتاح لمنع التشغيل الخاطئ، إلى جانب علامات حالة الفتح العادي (NO) والإغلاق العادي الواضحة.
لتلبية احتياجات بيئات التحكم المتنوعة في السوائل والغازات، توفر سلسلة مفاتيح الضغط الاقتصادية SP-01 خيارات قابلة للتطوير تغطي نطاقات الضغط والمخرجات الكهربائية وتنسيقات التوصيل الميكانيكية:
| تسمية السلسلة | 01 المنصة الأساسية: صُممت خصيصاً كمنصة اقتصادية لمفتاح الضغط الرقمي، تجمع بين منطق المتحكم الدقيق عالي السرعة وآليات التبديل الصلبة الموثوقة لتحقيق استقرار تشغيلي طويل الأمد. |
| نطاقات ضغط الإدخال | جسر الضغط المنخفض (رمز C): تمت معايرتها لتنظيم الفراغ والضغط الهوائي المنخفض عبر نطاق من -101.3 إلى 101.3 كيلو باسكال. امتداد الضغط العالي (رمز P): مصمم لخطوط الهواء المضغوط والسوائل الثقيلة التي تعمل بين -0.101 و 1.000 ميجا باسكال. |
| خيارات إشارة الخرج | التبديل المنفصل (001 / 002): تكوينات NPN أو PNP أحادية القناة للتحكم المباشر في الحمل. بنية الإخراج المزدوج (005): تصميم مدمج لقناة واحدة من نوع NPN بالإضافة إلى قناة واحدة من نوع PNP لدعم عمليات التعشيق المعقدة متعددة المراحل. النسخة المتكاملة التناظرية (009): يتميز بمخرج NPN أحادي القناة مقترن بمخرج جهد تناظري قابل للتعديل لقياس النظام عن بعد بشكل مستمر. |
| منافذ وواجهات تركيب | خيارات الخيوط: خيوط أنثوية قياسية M5 (M) أو خيوط داخلية هجينة M5 مع محولات خارجية R1/8 (R). وصلات الأنابيب التي تُدفع للداخل: تتوفر منافذ أنابيب الهواء المباشرة 4 مم (C4H/C4L) أو 6 مم (C6H/C6L) في كل من الاتجاهات المستقيمة والمائلة بزاوية قائمة لتسهيل إدارة الكابلات والأنابيب. |
| مستويات التخصيص | البناء القياسي (فارغ): مواصفات جاهزة للنشر الفوري. المتغيرات المتخصصة (T / M): خيارات مصممة خصيصًا تشمل مخارج مفاتيح ثنائية القنوات مخصصة أو فوهات هواء مزدوجة مخصصة لتناسب هياكل الآلات الأصلية الخاصة. |

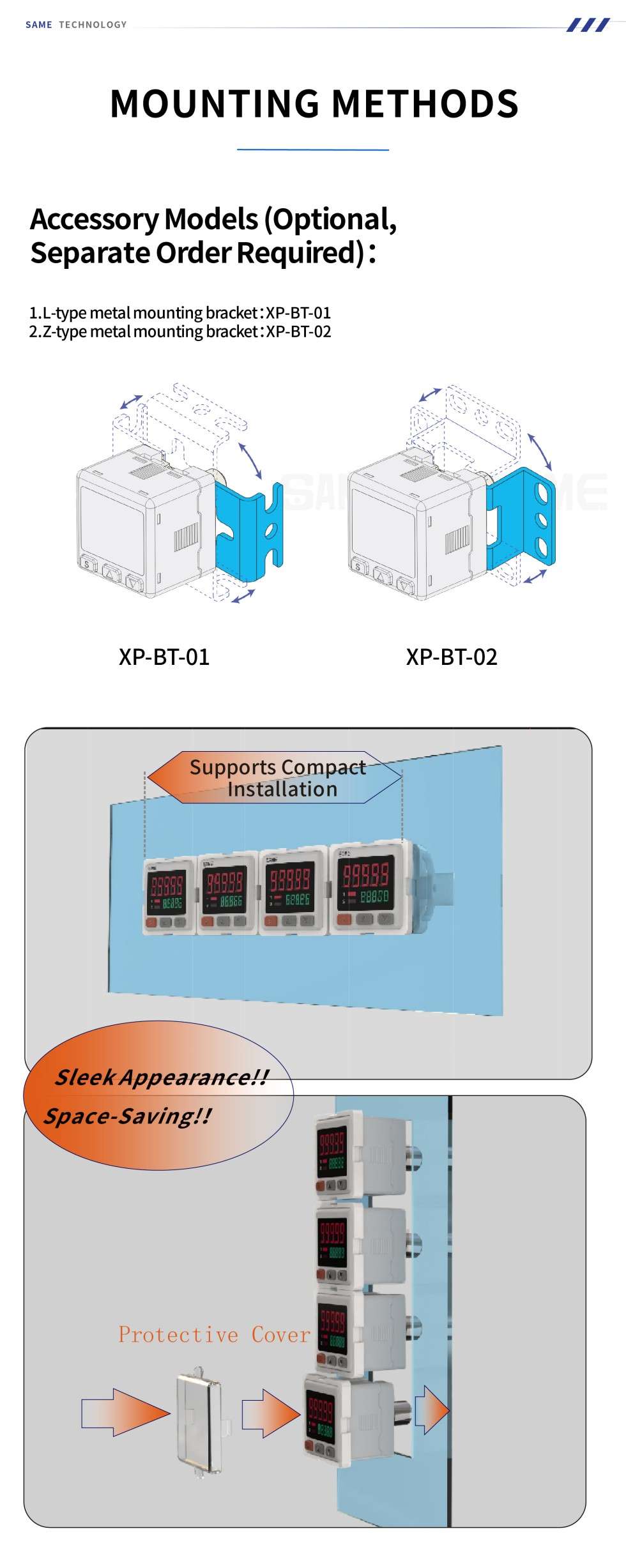

نماذج الملحقات (اختيارية، تتطلب طلبًا منفصلاً):
بفضل أوقات الاستجابة عالية السرعة وتتبع الضغط الموثوق به، تندمج سلسلة SP-01 بسلاسة في بيئات الإنتاج الآلية وإعدادات المعدات:
ج: تم تحسين إصدار Suffix M للوحات التحكم عالية الكثافة، مما يحقق انخفاضًا في الوزن بنسبة 38٪ وتوفيرًا في المساحة بمقدار 12.5 مم مع استيعاب التركيبات السريعة المستقيمة الاختيارية.
ج: يتميز بوظيفة قفل لوحة المفاتيح المدمجة. عند تفعيلها، يضيء رمز مفتاح مخصص على الشاشة لمنع التعديلات غير المقصودة من قبل المستخدم.
ج: لا، تتطلب العناصر الملحقة مثل أقواس التثبيت المعدنية XP-BT-01 (النوع L) و XP-BT-02 (النوع Z) أو أقواس اللوحة XP-PA-01 طلبات منفصلة.
