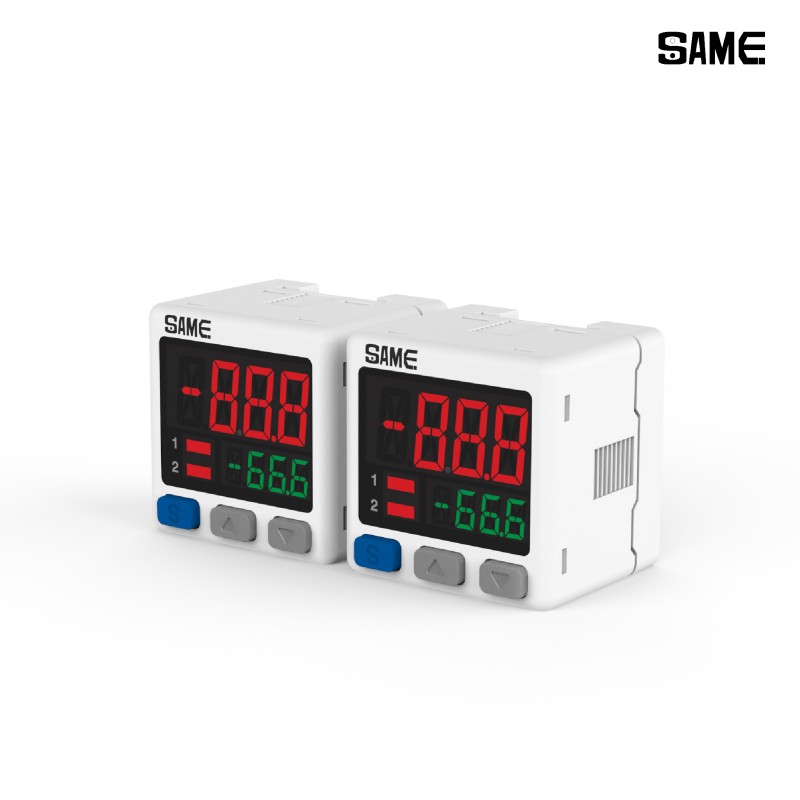

سلسلة SCP-01 هي جهاز تحكم رقمي صغير الحجم في الضغط صُمم هذا الجهاز لمراقبة الضغط بدقة والتحكم الذكي في تطبيقات الأتمتة الصناعية. يتميز بشاشة LED مزدوجة ثلاثية الألوان، مما يوفر قراءات ضغط واضحة في الوقت الفعلي وإمكانية ضبط المعلمات بسهولة.
سلسلة المنتجات :
01: Universal Type Pressure Controllerنوع خرج الإشارة :

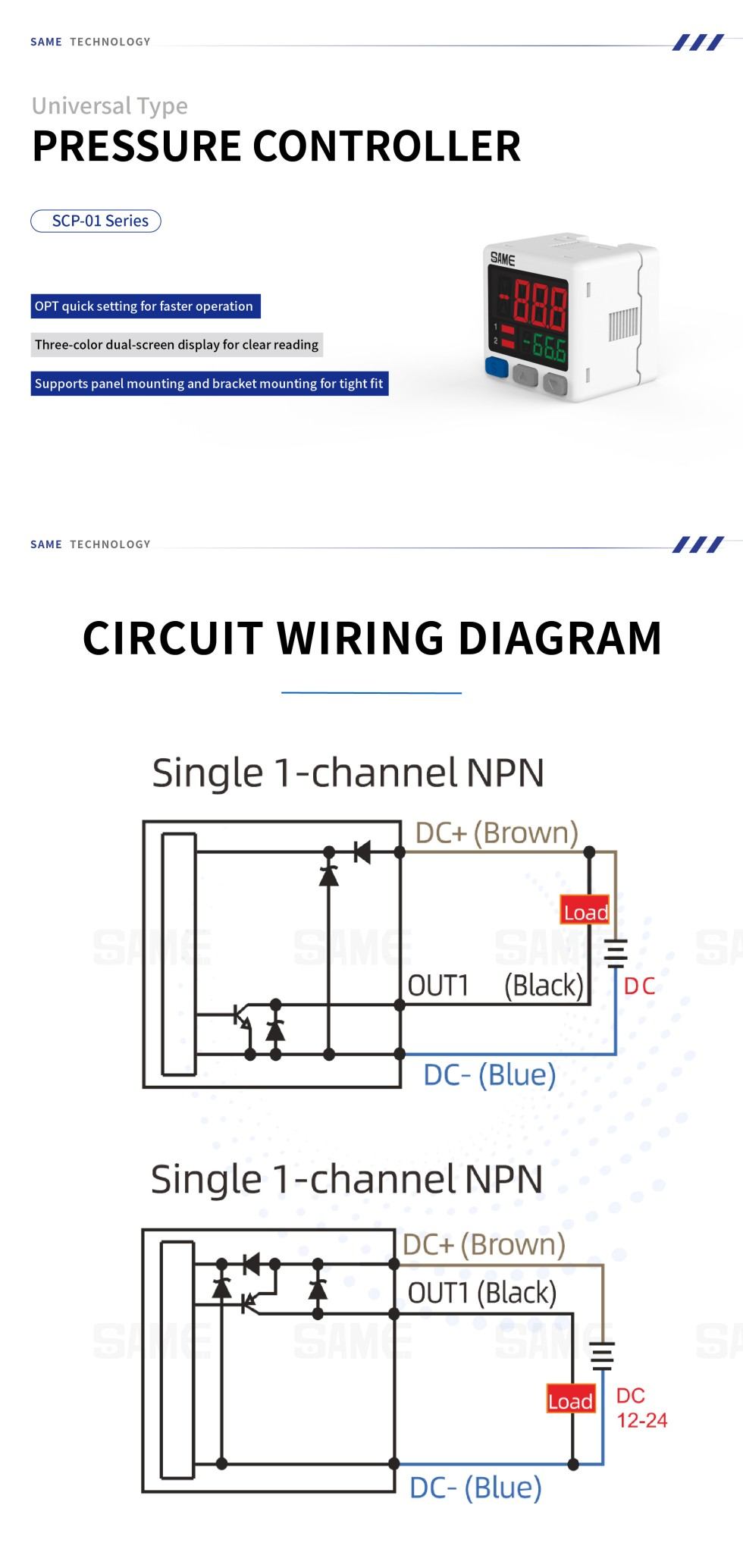

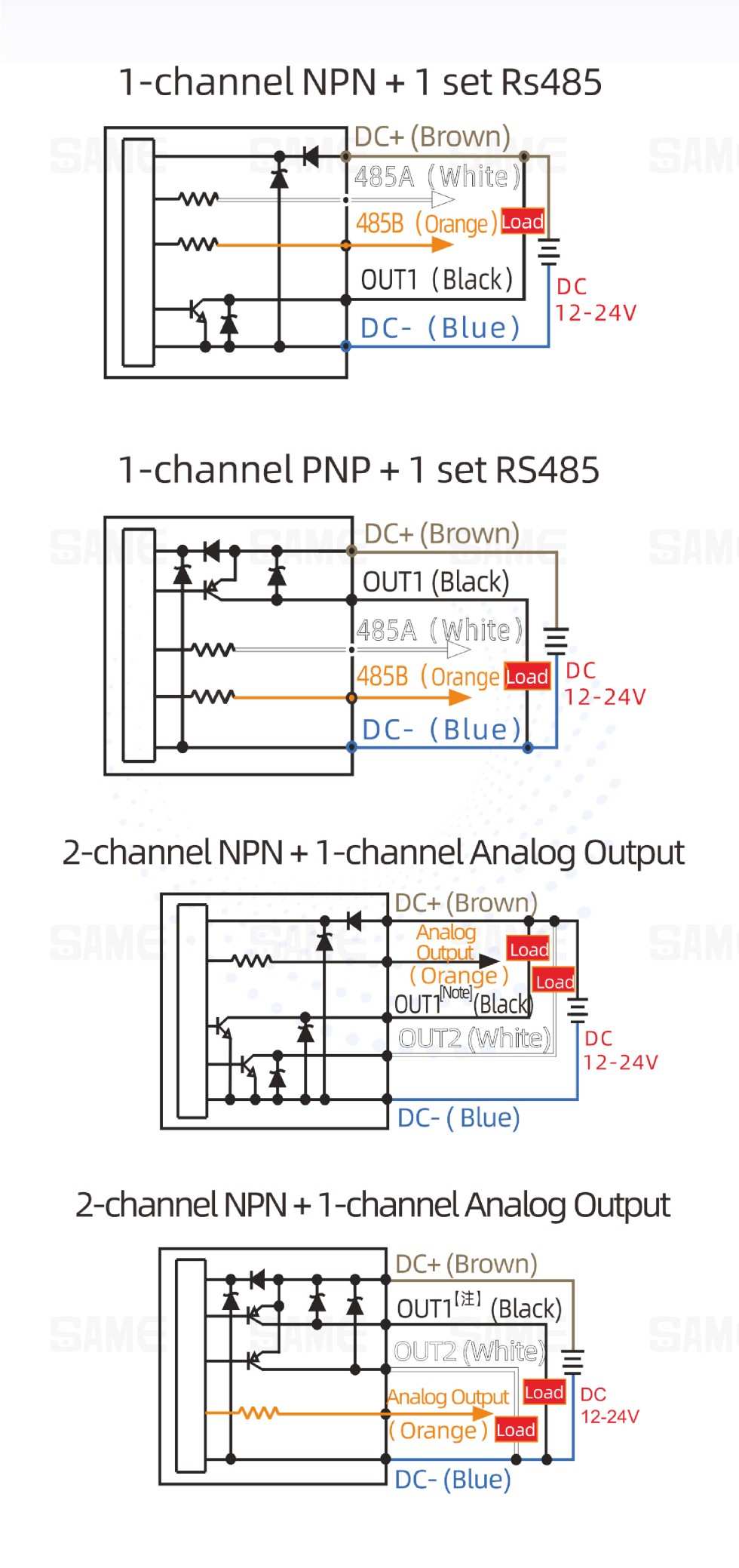

010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 commوضع إدخال الإشارة :
1:Voltage input | 2:Current inputكمية إشارة الإدخال :
1-channel signal inputصُممت هذه التقنية لدفع قوى إنتاجية جديدة في مجال الأتمتة الصناعية، وحدة التحكم في الضغط من النوع العالمي من سلسلة SCP-01 وحدة عرض رقمية متطورة للغاية وصغيرة الحجم، مصممة لتحل محل مقاييس الضغط الميكانيكية التقليدية. بفضل تصميمها المنفصل متعدد الاستخدامات، يمكن دمج وحدة التحكم هذه بسلاسة مع مختلف أجهزة إرسال الضغط الخارجية لمراقبة أنظمة الهواء المضغوط والهيدروليكية وأنظمة السوائل العامة بدقة. سواءً تم استخدامها في خطوط تجميع آلية ضيقة أو أنظمة شبكات تكييف هواء معقدة، تضمن لوحتها الأمامية الموفرة للمساحة (30×30 مم) سهولة دمجها. من خلال توفير أوضاع إدخال متعددة وتكوينات إخراج متقدمة، تُمكّن سلسلة SCP-01 المهندسين من مركزة جمع بيانات المعدات، مما يتيح عمليات مصنع أكثر ذكاءً وأمانًا وكفاءة.
نصائح: يستخدم هذا المنتج تصميمًا مقسمًا ويجب استخدامه بالتزامن مع جهاز إرسال ضغط متوافق لكي يعمل.

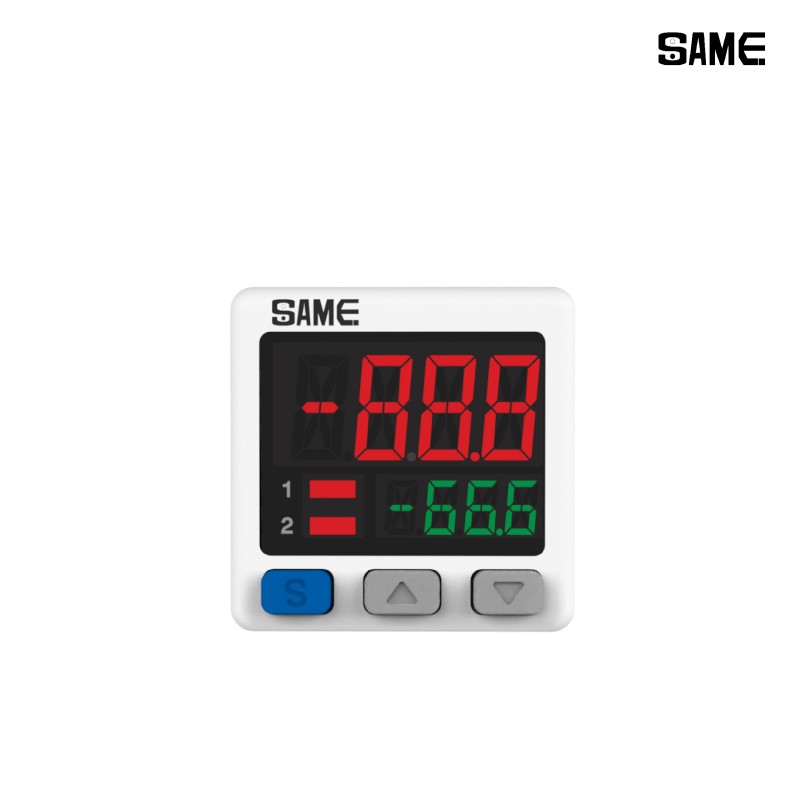

مزود بمصابيح LED عالية السطوع ونافذة مرئية شفافة، مما يسمح للمشغلين بالتحقق من قيم المراقبة في الوقت الفعلي (الأحمر) ونقاط ضبط التكوين (الأخضر) في وقت واحد دون الحاجة إلى التبديل اليدوي.
تتميز بأزرار تحكم منطقية مُحسّنة للغاية مع مؤشر قفل لوحة مفاتيح مخصص لمنع التشغيل الخاطئ. تضمن رموز الوحدات المميزة (ميجا باسكال، كيلو باسكال، رطل لكل بوصة مربعة، بار، إلخ) قراءة أسرع وأكثر دقة أثناء التشغيل.

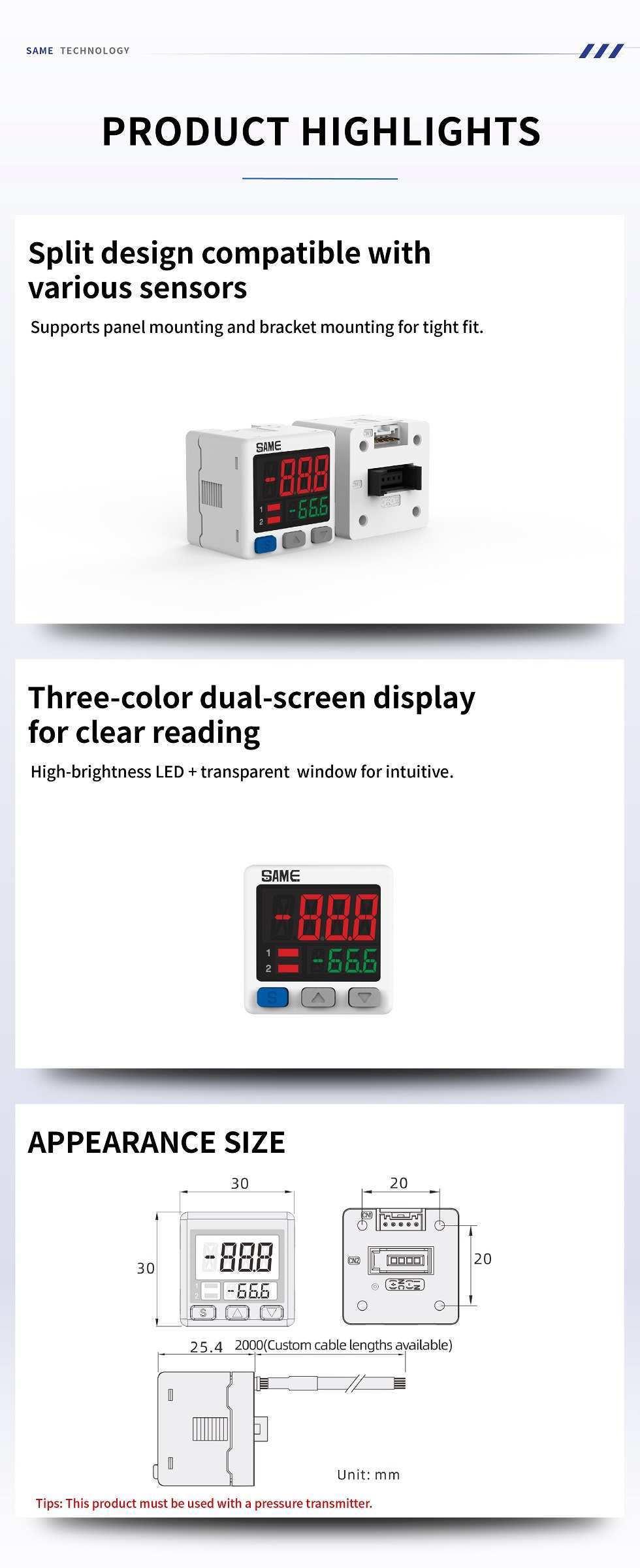

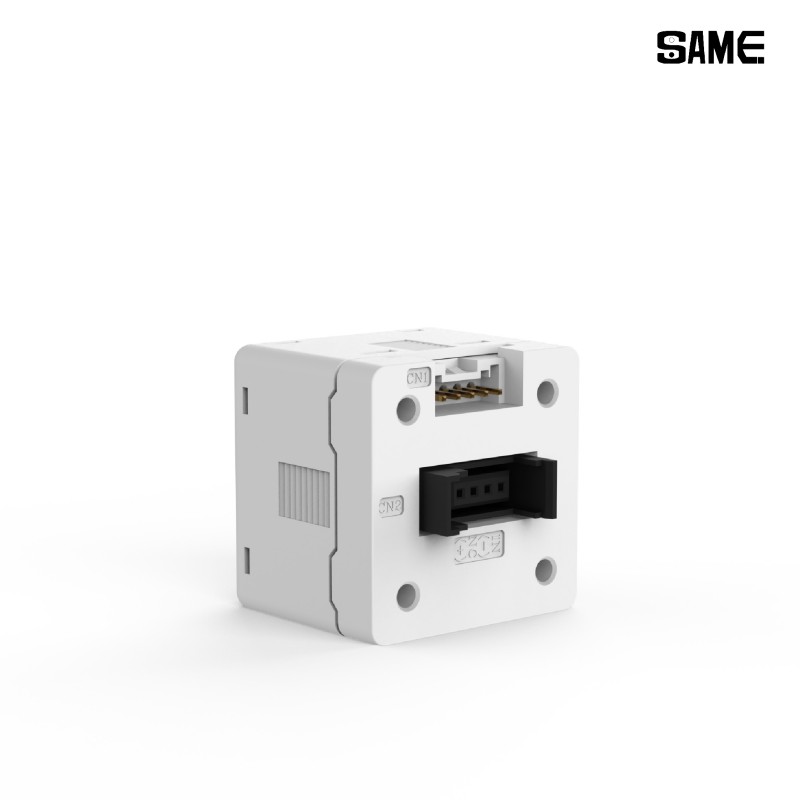

تتميز وحدة العرض المستقلة بصغر حجمها بشكل ملحوظ. وهي تدعم طرق تركيب مرنة واتصال إشارة قوي، مما يوفر مساحة تركيب حيوية في خزائن التحكم الصناعية الضيقة.
تم تصميم وحدة التحكم العالمية SCP-01 بمرونة عالية، وتتميز بقدرة شاملة على التكيف مع المدخلات وتكوينات إخراج متعددة القنوات مصممة لتلبية متطلبات التحكم الصناعي المتنوعة وتكامل أنظمة المصانع الذكية.
| نموذج | جهاز تحكم في الضغط من النوع المنفصل | ||||||||||||||
| جهد مصدر الطاقة | 12 إلى 24 فولت تيار مستمر ±10% | ||||||||||||||
| الاستهلاك الحالي | ≤40 مللي أمبير (بدون حمل) | ||||||||||||||
| إدخال إشارة المستشعر | 1-5 فولت أو 4-20 مللي أمبير | ||||||||||||||
| مخرج المفتاح | مخرج جامع مفتوح من نوع 2NPN أقصى تيار للحمل: 125 مللي أمبير أقصى جهد تغذية: 30 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل مخرج جامع مفتوح ثنائي القطبية من نوع 2PNP أقصى تيار للحمل: 125 مللي أمبير أقصى جهد تغذية: 24 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | ||||||||||||||
| التخلف • وضع الضبط بنقطة واحدة • وضع التخلف • وضع مقارنة النوافذ | قابل للتعديل | ||||||||||||||
| زمن الاستجابة | يمكن اختيار 2.0 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية، 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية | ||||||||||||||
| حماية من قصر الدائرة في المخرج | نعم | ||||||||||||||
| عرض | شاشة عرض رقمية رباعية الأجزاء من نوع LCD (أحمر/أخضر/أخضر) معدل أخذ العينات: 4 مرات/ثانية واحدة | ||||||||||||||
| دقة العرض | ±2% من النطاق الكامل ±1 رقم | ||||||||||||||
| قابلية التكرار | ±2% من النطاق الكامل ±1 رقم (درجة حرارة التشغيل 25±3 درجة مئوية) | ||||||||||||||
| مؤشر حالة التبديل | مؤشر أحمر | ||||||||||||||
| مخرج تناظري (مخرج الجهد) | جهد الخرج: 1~5 فولت ±2% من النطاق الكامل (نطاق الضغط المقنن) الخطية: ±1% من النطاق الكامل مقاومة الخرج: حوالي 1 كيلو أوم | ||||||||||||||
| مخرج تناظري (الناتج الحالي) | تيار الخرج: 4~20 مللي أمبير ±2% من النطاق الكامل (نطاق الضغط المقنن) الخطية: ±1% من النطاق الكامل مقاومة الخرج: أقصى مقاومة للحمل: 300 أوم عند 12 فولت، 600 أوم عند 24 فولت الحد الأدنى لمقاومة الحمل: 50 أوم | ||||||||||||||
| البيئة مقاومة |
| ||||||||||||||
| الخصائص الحرارية | ±2% من النطاق الكامل للضغط المُقاس (عند 25 درجة مئوية) في نطاق درجة حرارة من 0 إلى 50 درجة مئوية | ||||||||||||||
| مواصفات الكابل | كابل طاقة طرفي واحد، دليل مستخدم واحد | ||||||||||||||
| وزن | الوزن التقريبي: 67 غرام (مع سلك التوصيل) |

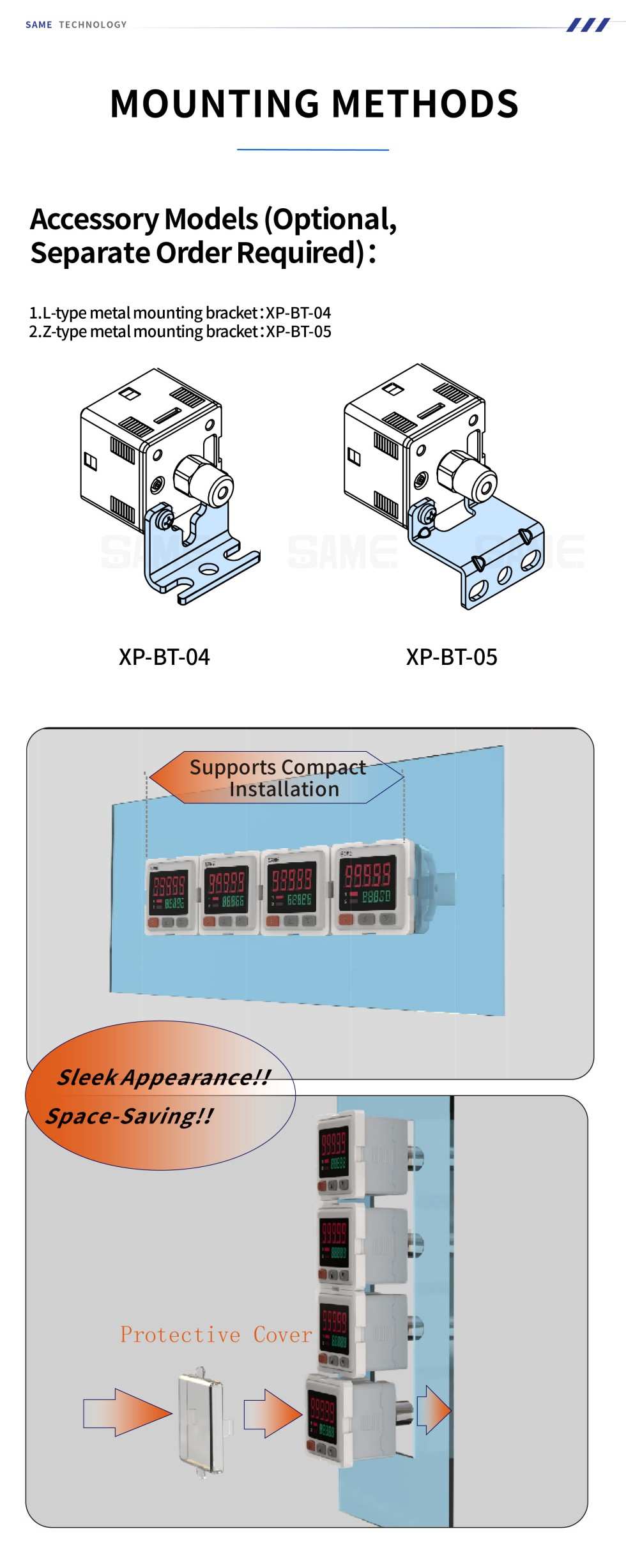

لضمان الاستقرار عبر مختلف هياكل الآلات، يدعم جهاز SCP-01 كلاً من تركيب اللوحة المدمجة والأقواس المعدنية الخارجية (تتطلب طرازات الملحقات طلبات منفصلة):
يُعدّ جهاز SCP-01 بمثابة العقل الرقمي لمراقبة السوائل والهواء، وهو يتفوق في البيئات التي تتطلب دقة عالية ومساحة محدودة. كما أنه يُحسّن بنجاح أداء أجهزة القياس الميكانيكية القديمة في أنظمة المعدات المتقدمة التالية:
ج: يسمح التصميم المنفصل بتركيب وحدة العرض والتحكم (SCP-01) بأمان داخل خزانة التحكم أو على لوحة نظيفة، بينما يمكن تركيب جهاز إرسال الضغط المنفصل مباشرةً على أجزاء الأنابيب التي تتعرض لظروف قاسية أو اهتزازات أو يصعب الوصول إليها. هذا يُطيل عمر الأجهزة الإلكترونية بشكل كبير ويُحسّن سهولة التشغيل.
أ: تشير الأرقام الكبيرة العلوية (عادةً باللون الأحمر) إلى ضغط النظام الحالي المُكتشف في الوقت الفعلي. أما الأرقام السفلية الأصغر قليلاً (باللون الأخضر) فتُظهر عتبة الضغط المُبرمجة أو نقطة الضبط. وهذا يُتيح لك التحقق من حالة النظام فورًا دون الحاجة إلى الضغط على أي أزرار.
ج: يدعم أوضاع إدخال الإشارة المرنة (إدخال الجهد أو التيار) إلى جانب خيارات إخراج متعددة القنوات واسعة النطاق مثل NPN و PNP والجهد/التيار التناظري وواجهات الاتصال RS485 لتلبية متطلبات نظامك.
