يتميز بشاشة عرض LED مطورة مكونة من 5 أرقام و7 أجزاء، سلسلة SP-18 يوفر هذا الجهاز دقة أعلى وقراءات ضغط أدق من مفاتيح الضغط الرقمية التقليدية. بفضل دقته التي تصل إلى 0.5 فئة، ودقة تصل إلى 1 باسكال، وقابلية تكرار تبلغ ±0.05% من النطاق الكامل ±2 رقم، فإنه يوفر أداءً مستقرًا وموثوقًا للتطبيقات عالية الدقة.
سلسلة المنتجات :
18: High-precision Communication Typeنوع خرج الإشارة :
010: 2-channel NPN +1-channel analog voltage output | 020: 2-channel PNP + 1-channel analog voltage output | 011: 2-channel NPN + 1-channel analog current output | 021: 2-channel PNP + 1-channel analog current output | 030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communicationنطاق إدخال ضغط الهواء :
L: -10.00~10.00kPa (Small-range Model) | C: -100.00~100.00kPa (Low-pressure Model) | P: -100.00~999.99kPa (High-pressure Model)نوع وصلة ضغط الهواء :
R: Internal M5 + external R1/8 fitting | C4H: Straight 4mm air tube fitting straight type | C6H: Straight 6mm air tube fitting straight type | C4L: Straight 4mm air tube fitting right-angle elbow | C6L: Straight 6mm air tube fitting right-angle elbowصُممت خصيصاً لتلبية المعايير الدقيقة للثورة الصناعية الرابعة وقطاع الطاقة الجديد، مفتاح ضغط رقمي عالي الدقة للاتصالات من سلسلة SP-18 يُعيد هذا الجهاز تعريف دقة الاستشعار. بفضل شاشة عرض مُحسّنة بخمسة أرقام وسبعة أجزاء، يُقدّم هذا المتحكم المُتطور دقة قصوى استثنائية تصل إلى 1 باسكال (0.001 كيلو باسكال)، مما يُوفر دقة أعلى برقم واحد من البدائل القياسية في السوق. وبالإضافة إلى تصنيف دقة من الفئة 0.5 ودعم بروتوكول MODBUS بسلاسة، يربط جهاز SP-18 بين مراقبة الضغط الهوائي المحلية فائقة الدقة وشبكات البيانات الذكية على مستوى المؤسسة.

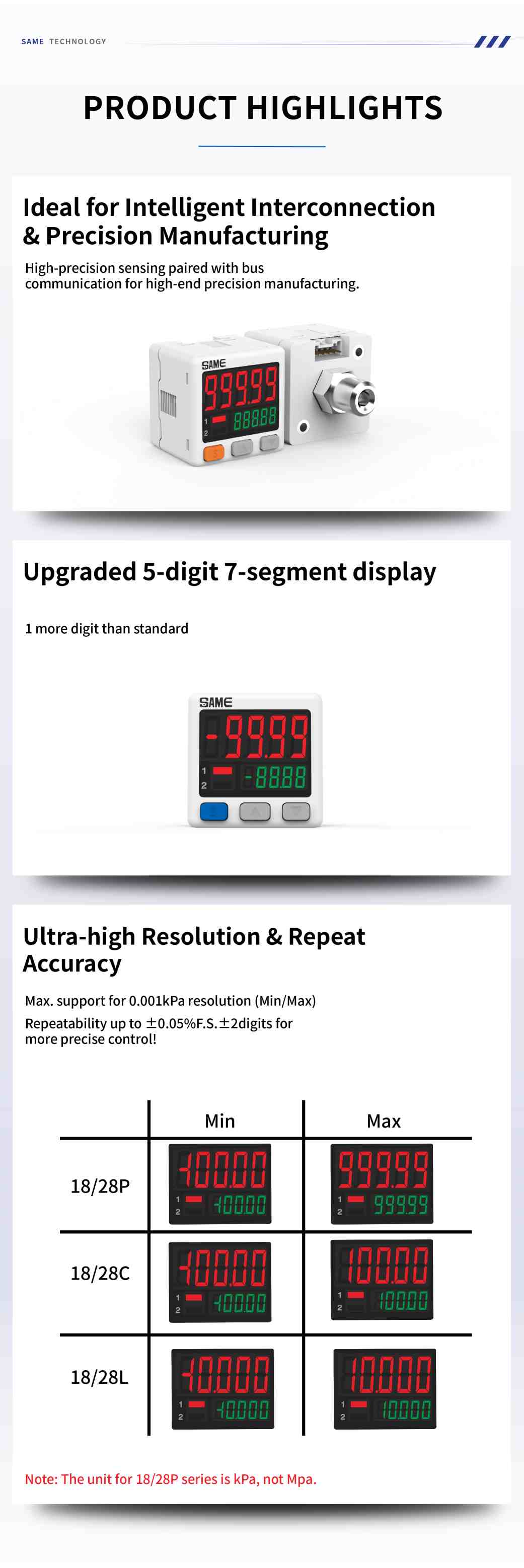

يتميز بشاشة LED محسّنة مكونة من 5 أرقام و7 أجزاء (رقم واحد أكثر من الطرازات القياسية)، مما يسمح للمشغلين بمراقبة تقلبات الضغط الطفيفة بوضوح مطلق وعمق بصري لا مثيل له.
يحقق دقة إجمالية فائقة من فئة 0.5 مع قابلية تكرار تصل إلى 0.05% من النطاق الكامل ± رقمين. يدعم دقة قصوى تبلغ 0.001 كيلو باسكال، مما يجعله مثاليًا لعمليات التصنيع الدقيقة للغاية.
يدعم بشكل كامل بروتوكول MODBUS القياسي مع الحفاظ بذكاء على مخرج مفتاح منفصل أحادي القناة، مما يسد الفجوة بين مشغلات السلامة المحلية وأنظمة مراقبة SCADA عن بعد.
توفر منصة SP-18 عالية الدقة مجموعة واسعة من تكوينات المنطق الذكي. اختر رمز المواصفات الدقيق أدناه ليتوافق مع متطلبات التفاوت الصارمة لنظام التحكم في السوائل الخاص بك:
| ضغط تصنيف | (نوع الضغط العالي) | (نوع الضغط المنخفض) | (نوع الضغط الدقيق) |
| تم التقييم نطاق | -100.00~999.99 كيلو باسكال | -101.3~101.3 كيلو باسكال | -10.000~10.000 كيلو باسكال |
| جلسة نطاق | -100.00~999.99 كيلو باسكال | -101.3~101.3 كيلو باسكال | -10.000~10.000 كيلو باسكال |
| الحد الأقصى ضغط الإثبات | 1.5 ميجا باسكال | 200 كيلو باسكال | 20 كيلو باسكال |
| الغاز المناسب | غاز نظيف غير قابل للتآكل | ||
| مزود الطاقة الجهد االكهربى | 12~24 فولت تيار مستمر ±10% | ||
| حاضِر استهلاك | 45 مللي أمبير كحد أقصى (بدون حمل) | ||
| مخرج المفتاح [ملاحظة]*1 | مخرج جامع مفتوح لترانزستور NPN: الأعلى تيار الحمل 100 مللي أمبير، أقصى تيار تغذية الجهد 30 فولت تيار مستمر، الجهد الداخلي انخفاض الجهد ≤ 1.5 فولت مخرج جامع مفتوح من نوع PNP: الأعلى تيار الحمل 100 مللي أمبير، أقصى تيار تغذية الجهد 24 فولت تيار مستمر، الجهد الداخلي انخفاض الجهد ≤ 1.5 فولت | ||
| الجهد التناظري الناتج [ملاحظة]*1 | لا أحد | ||
| التيار التناظري الناتج [ملاحظة]*1 | لا أحد | ||
| مودبوس وظيفة [ملاحظة]*2 | نعم | ||
| عرض دقة | ±0.5% من النطاق الكامل ±2 رقم (عند درجة حرارة التشغيل 25±3 درجة مئوية) | ||
| قابلية التكرار | ±0.05%F S. ±2 رقم | ||
| زمن الاستجابة | 10 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية، 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية، 3000 مللي ثانية، 5000 مللي ثانية (اختياري) | ||
| عرض | شاشة عرض ثلاثية الألوان (أحمر، برتقالي، أخضر) معدل أخذ عينات العرض 4 مرات في الثانية | ||
| درجة حرارة صفات | قابلية التكرار ضمن نطاق 0.5% من النطاق الكامل، درجة الحرارة المرجعية 25 درجة مئوية، النطاق القابل للتطبيق من 0 إلى 50 درجة مئوية | ||
| التشغيل بيئة | من 0 إلى 50 درجة مئوية (بدون تكثف أو تجمد) | ||
| تخزين بيئة | من -10 إلى 50 درجة مئوية (بدون تكثف أو تجمد) من 35 إلى 85% رطوبة نسبية (بدون ندى مائي) | ||
| حماية تصنيف | IP40 | ||
| اتصال حجم المنفذ | R: خارجي 1/8 داخلي M5 وصلة أنبوب مستقيمة C4H بقطر 4 مم من النوع المستقيم وصلة أنبوب مستقيمة من نوع الكوع C4L بقطر 4 مم وصلة أنبوب مستقيمة C6H 6 مم من النوع المستقيم وصلة أنبوب مستقيمة C6L بقطر 6 مم من نوع الكوع | ||
| وزن | الوزن التقريبي 85 غرامًا شاملاً كابل الطاقة | ||
| مُكَمِّلات | كابل طاقة واحد مزود بطرف توصيل، ودليل تعليمات واحد مرفق | ||

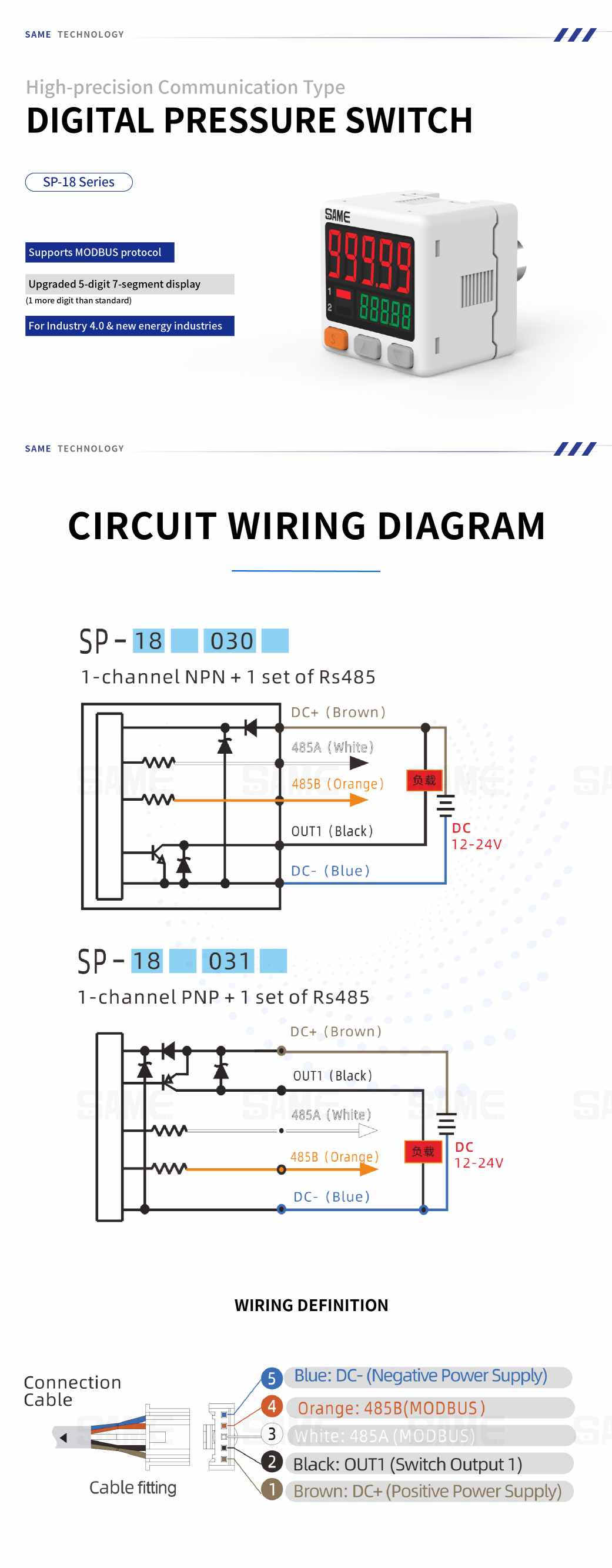

بالنسبة للطرازات المزودة بتقنية MODBUS للاتصال، تعتمد بنية الشبكة على الاستقطاب الصحيح لـ RS485. تأكد من توصيل السلك الأبيض (485A) والسلك البرتقالي (485B) بشكل صحيح لضمان قراءة وضبط مستقرين عن بُعد من جهاز الكمبيوتر المركزي.

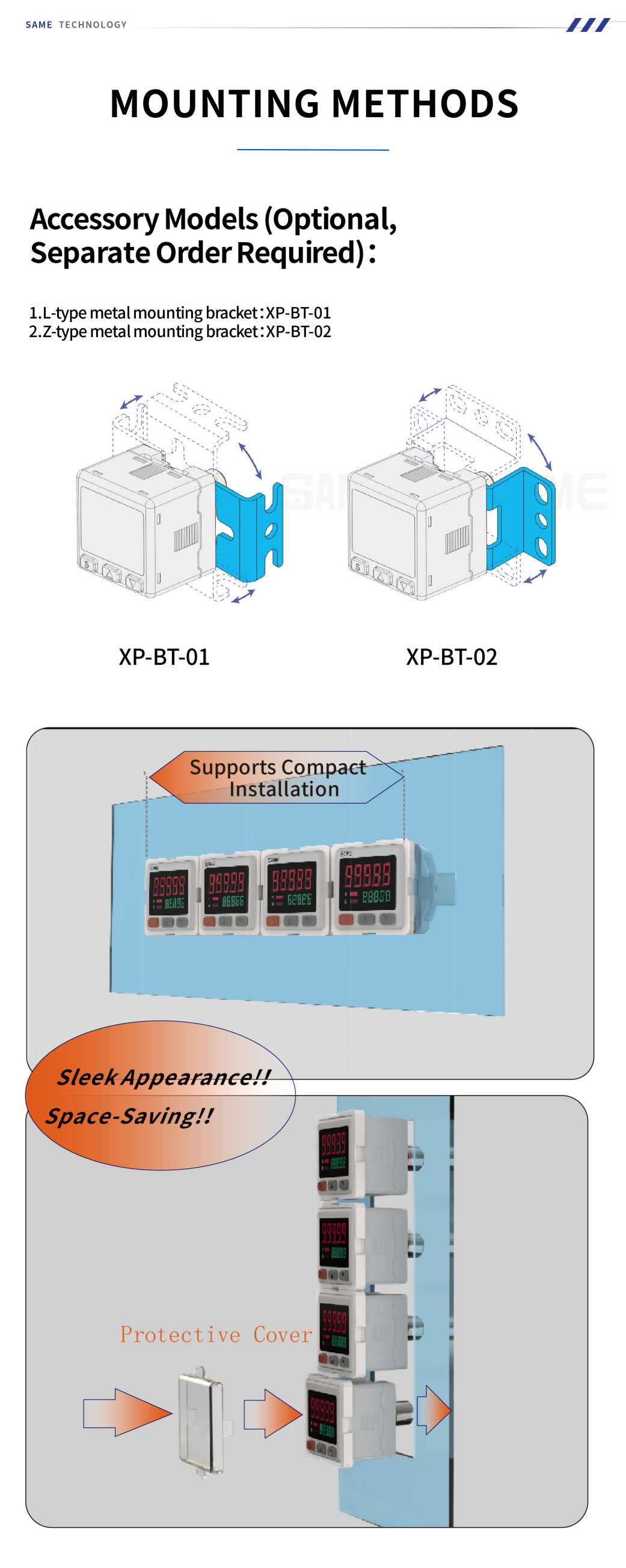

تعريفات الأسلاك وملحقات الأقواس:
يزيل جهاز SP-18 الحاجز بين ميكانيكا الموائع المحلية ومستودعات البيانات على مستوى المؤسسة، مما يثبت أهميته لأرضيات التصنيع الواسعة وعالية الدقة:
ج: بإضافة رقم خامس إلى شاشة العرض ذات السبعة أجزاء، تتجاوز سلسلة SP-18 حدود دقة المفاتيح القياسية، مما يسمح لها بعرض القياسات بدقة قصوى تصل إلى 1 باسكال (0.001 كيلو باسكال). وهذا أمر بالغ الأهمية لإجراء تعديلات دقيقة للغاية على الضغط.
ج: للاستفادة الكاملة من تنسيق العرض الموسع ذي الخمسة أرقام دون فقدان الدقة، تعرض سلسلة 18P نطاقات الضغط العالي حتى 999.99 كيلو باسكال بدلاً من تقريبها إلى ميجا باسكال. وهذا يضمن لك الحفاظ على تتبع دقيق عبر نطاق الضغط العالي بأكمله.
ج: توفر طرازات مثل 030 و031 اتصال RS485 لتسجيل البيانات، مع الحفاظ على مخرج مادي أحادي القناة من نوع NPN أو PNP. يضمن هذا المخرج المحفوظ وجود مُشغِّل أجهزة محلي آمن دائمًا لفصل التيار بسرعة لأسباب تتعلق بالسلامة، بغض النظر عن حالة الشبكة.
