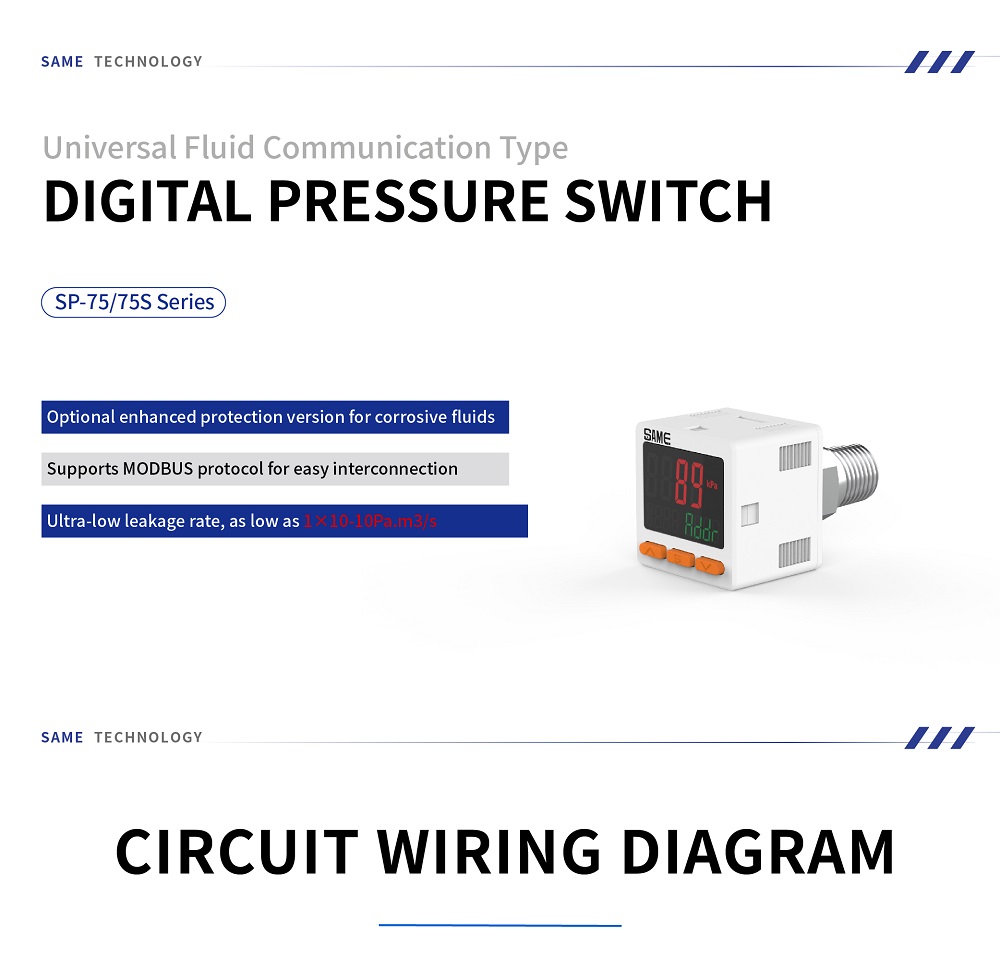

صُممت هذه التقنية خصيصاً لشبكات الصناعة المتقدمة، مفتاح ضغط رقمي عالمي للسوائل بتصنيف IP65 يستخدم غشاءً متينًا من الفولاذ المقاوم للصدأ لتوفير مراقبة دقيقة للغاية للتسريب المنخفض جدًا للوسائط العامة والآكلة. وبفضل تقنية الاتصال القياسية MODBUS RS485، فإنه يربط بسلاسة ما يصل إلى 32 وحدة، مما يضمن الحصول على بيانات موثوقة للغاية وتكاملًا سلسًا مع أنظمة الأتمتة الخاصة بك.
سلسلة المنتجات :
75: High Protection Universal Fluid Type | 75S: High Protection Universal Fluid & Corrosion Resistant Typeنوع خرج الإشارة :
030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communicationنطاق إدخال ضغط الهواء :
C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type) | H:-0.101~2.5MPa(Ultra-high Pressure Type)نوع الاتصال :
R2:Internal M5+External R1/4 | R2L:Right-angle Elbow Bottom Outlet Port Internal M5 + External R1/4 | S:SCR face seal fitting compatible with VCR standardصُممت كحل عالي الأداء لشبكات المصانع الذكية، مفتاح ضغط رقمي عالمي للاتصال بالسوائل من سلسلة SP-75/75S يجمع هذا الجهاز بين قياس السوائل بدقة عالية والتكامل الرقمي المتقدم. يتميز بغشاء متين من الفولاذ المقاوم للصدأ وهيكل مقاوم للماء والغبار بمعيار IP65، مما يتيح مراقبة دقيقة للسوائل العامة والمواد المسببة للتآكل مع أدنى حد من التسريب. وبفضل دعمه الأصلي لبروتوكول MODBUS RS485 القياسي، يسمح مفتاح الضغط الذكي هذا بربط ما يصل إلى 32 وحدة بسهولة، مما يضمن جمع البيانات بسلاسة، وتصحيح الأخطاء عن بُعد، وتكاملًا سلسًا مع أنظمة الأتمتة الصناعية.

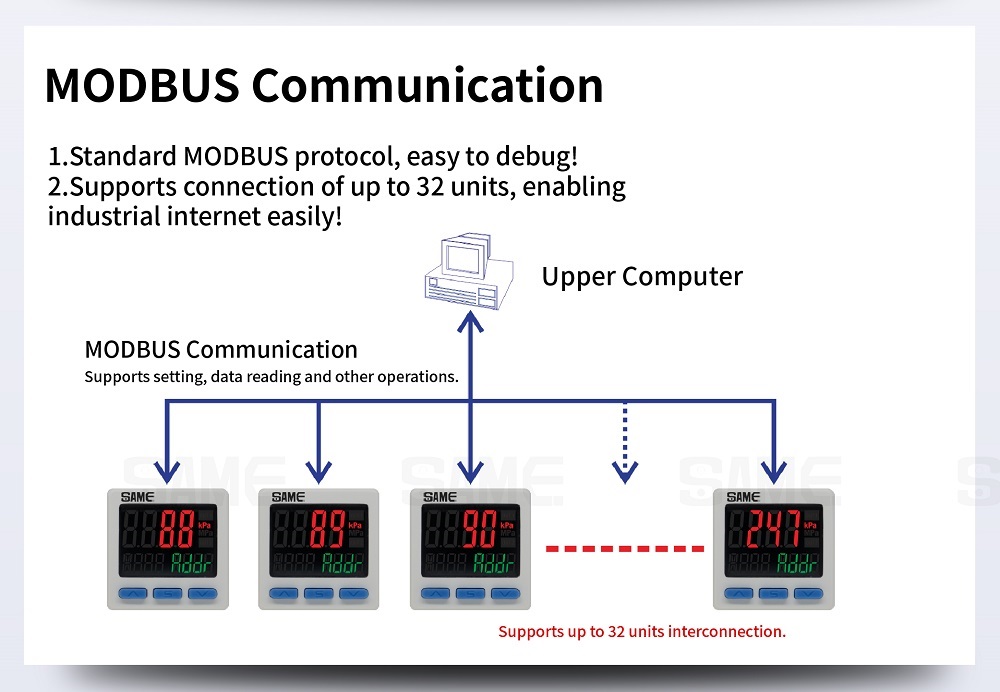

تدعم واجهة RS485 المدمجة بروتوكول MODBUS القياسي. يمكنك بسهولة تصحيح الأخطاء وربط ما يصل إلى 32 وحدة، مما يتيح استخدام الإنترنت الصناعي لقراءة البيانات المركزية وعمليات الضبط.

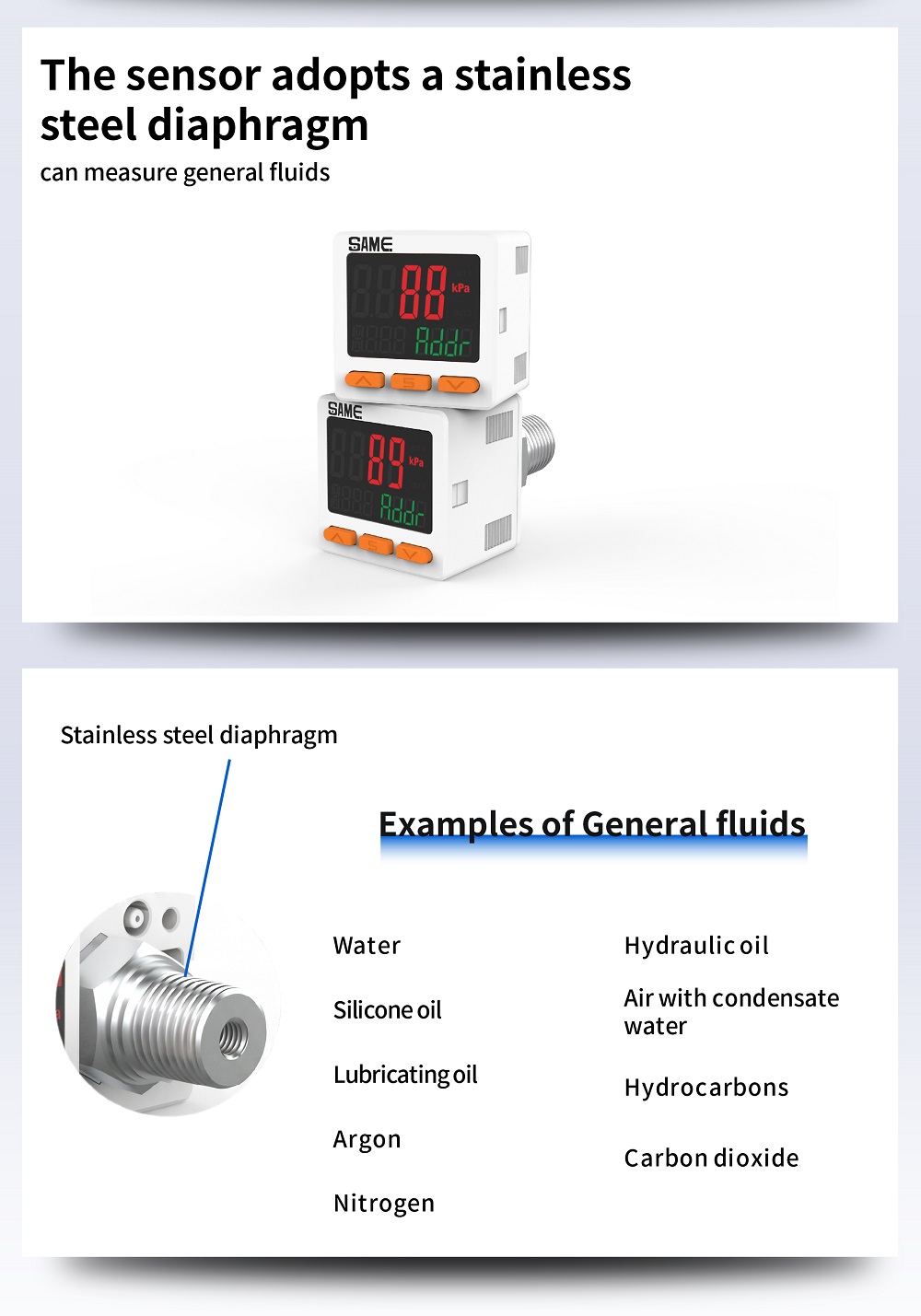

يستخدم المستشعر غشاءً متيناً من الفولاذ المقاوم للصدأ لقياس السوائل العامة بدقة. ويتحمل غلافه المصنف IP65 رذاذ الماء، مما يضمن ثباته في البيئات القاسية.
تم تصميمها للتحكم الحرج في السوائل، مما يحقق معدل تسرب منخفض يصل إلى 1×10⁻¹⁰ باسكال متر مكعب/ثانية (مع تركيب مانع تسرب وجه SCR)، وهو مثالي لتطبيقات أشباه الموصلات والغازات عالية النقاء.
| 1. سلسلة المنتجات | 75: نوع سائل عالمي عالي الحماية 75S: سائل عالمي عالي الحماية ومقاوم للتآكل |
| 2. نطاق ضغط الهواء | C: -101.3 ~ 101.3 كيلو باسكال (نوع الضغط المنخفض) P: -0.101 ~ 1.000 ميجا باسكال (نوع الضغط العالي) H: -0.101 ~ 2.5 ميجا باسكال (نوع الضغط العالي للغاية) |

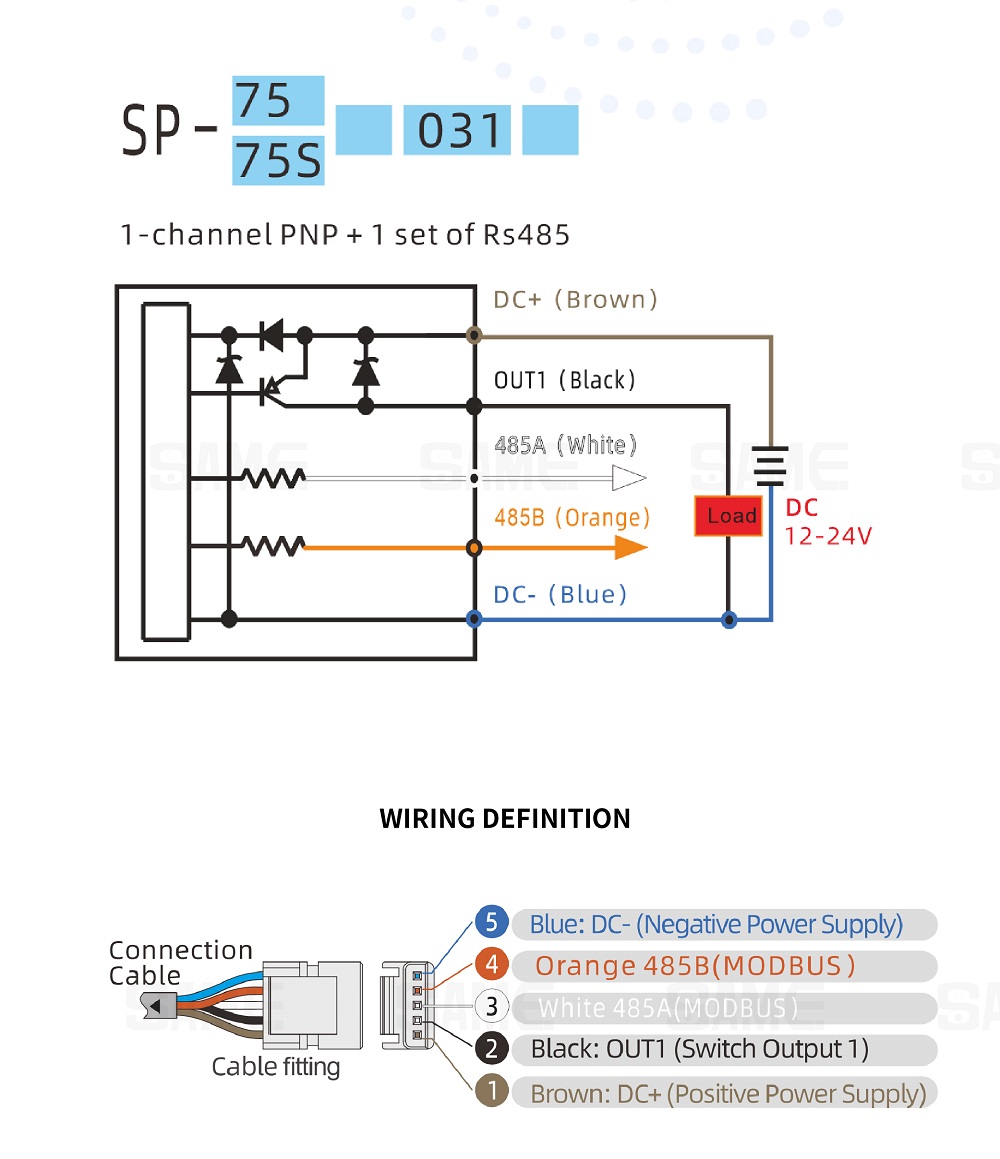

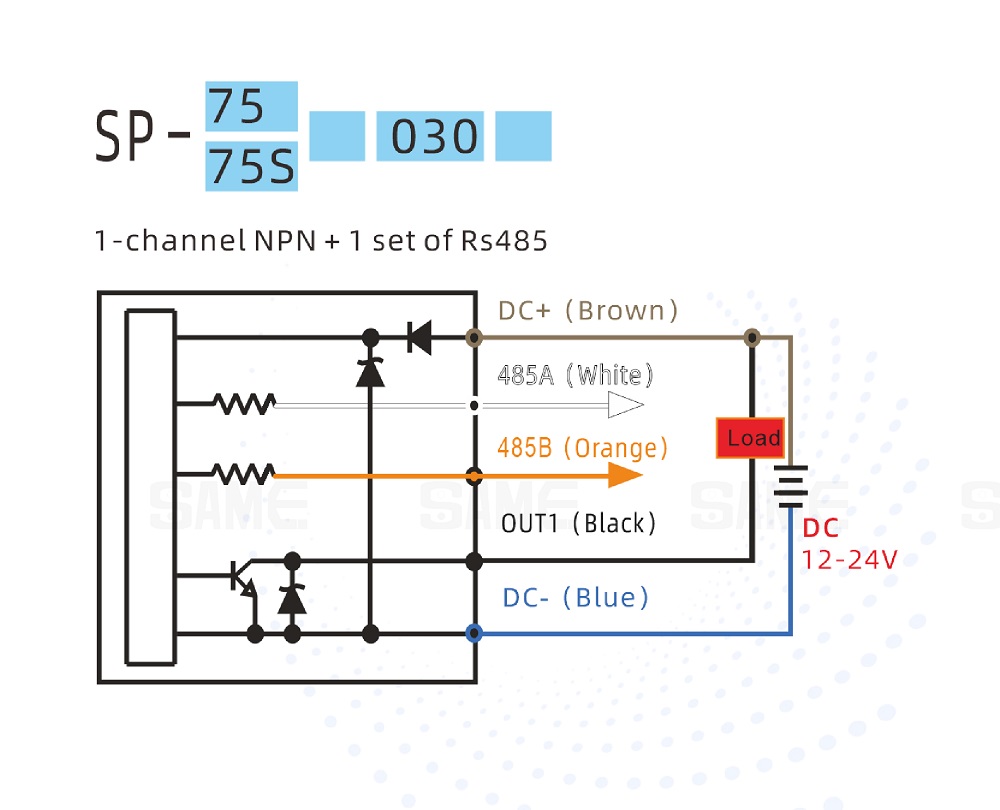

| 3. نوع خرج الإشارة | 030: قناة واحدة من نوع NPN + مجموعة واحدة من اتصال RS485 031: قناة واحدة PNP + مجموعة واحدة من اتصال RS485 |
| 4. نوع الاتصال | R2: داخلي M5 + خارجي R1/4 من اليمين إلى اليسار: كوع بزاوية قائمة، منفذ سفلي، داخلي M5 + خارجي R1/4 S: وصلة مانعة للتسرب من نوع SCR، متوافقة مع معيار VCR |
| نموذج | حماية عالية نوع الغاز العالمي | حماية عالية نوع سائل عالمي | ||||
|---|---|---|---|---|---|---|
| (ضغط منخفض) | (ضغط عالٍ) | (ضغط منخفض) | (ضغط عالٍ) | (عالي للغاية) نوع الضغط) | ||
| الضغط المقنن يتراوح | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -0.101~2.500 ميجا باسكال | |
| ضبط الضغط يتراوح | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -0.105~2.500 ميجا باسكال | |
| أقصى قدرة تحمل ضغط | 500 كيلو باسكال | 1.5 ميجا باسكال | 500 كيلو باسكال | 1.5 ميجا باسكال | 5.0 ميجا باسكال | |
| ملائم وسائط | هواء مُفلتر، غاز غير قابل للتآكل/غير قابل للاشتعال متوافق مع 1508573-1:2010[7:4:4] | سوائل أو غازات غير قابلة للتآكل SUS304 و SUS316 | ||||
| مزود الطاقة الجهد االكهربى | 12~24 فولت تيار مستمر ±10% | |||||
| حاضِر استهلاك | ≤45 مللي أمبير (بدون حمل) | |||||
| عرض دقة تحت مختلف ضغط الوحدات | كيلو باسكال | 0.1 | 1 | 0.1 | 1 | 1 |
| ميجا باسكال | - | 0.001 | - | 0.001 | 0.001 | |
| كجم/سم2 | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| حاجِز | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| رطل لكل بوصة مربعة | 0.01 | 0.1 | 0.01 | 0.1 | 0.1 | |
| مليمتر زئبق | 0.1 | - | 0.1 | - | - | |
| بوصة زئبقية | 1 | - | 1 | - | - | |
| مقارن الناتج*1 | مخرج جامع مفتوح NPN أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 30 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | مخرج جامع مفتوح من نوع PNP أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 24 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | ||||
| مودبوس الوظيفة *2 | نعم | |||||
| عرض دقة | ±2% FS ±1 رقم (درجة حرارة التشغيل 25±3 درجة مئوية) | |||||
| قابلية التكرار | ±0.2%FS ±2 رقم | |||||
| زمن الاستجابة | 2.0 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية 3000 مللي ثانية، 5000 مللي ثانية (اختياري) | |||||
| عرض | شاشة عرض بثلاثة ألوان (أحمر/أخضر/أصفر/برتقالي) (معدل أخذ العينات: 4 مرات/ثانية واحدة) | |||||
| درجة حرارة. صفات | تم قياس الضغط بدقة ±2% من النطاق الكامل (عند 25 درجة مئوية) في نطاق درجة حرارة من 0 إلى 50 درجة مئوية | |||||
| التشغيل بيئة | 0~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| تخزين بيئة | -10~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| حماية | IP65 | |||||

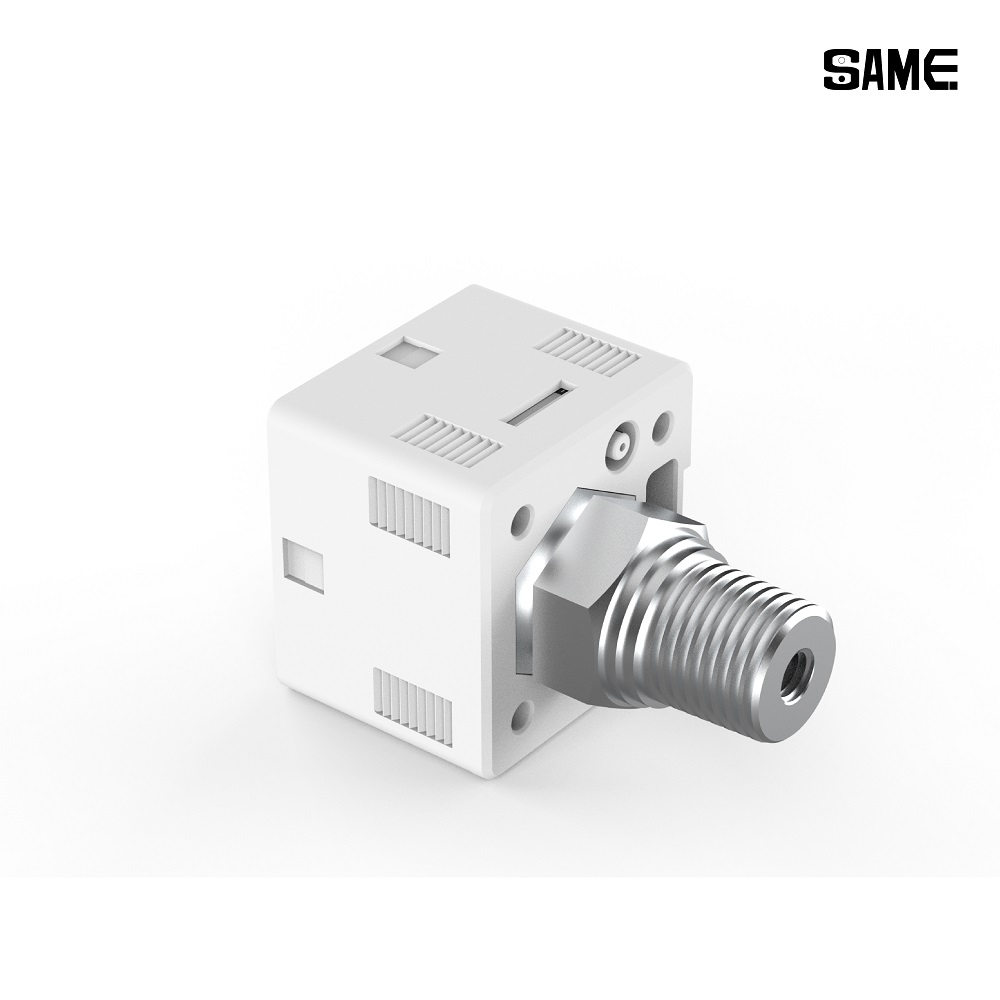

| منفذ الضغط | سن أنثوي M5 | R2: تمديد 1/4، داخلي M5 S:SCR1/4 غطاء مانع للتسرب، متوافق مع VCR 1/4 | ||||
| وزن | 70 غرام | 110 غرام | ||||
| مُكَمِّلات | كابل طاقة طرفي واحد، دليل مستخدم واحد | |||||

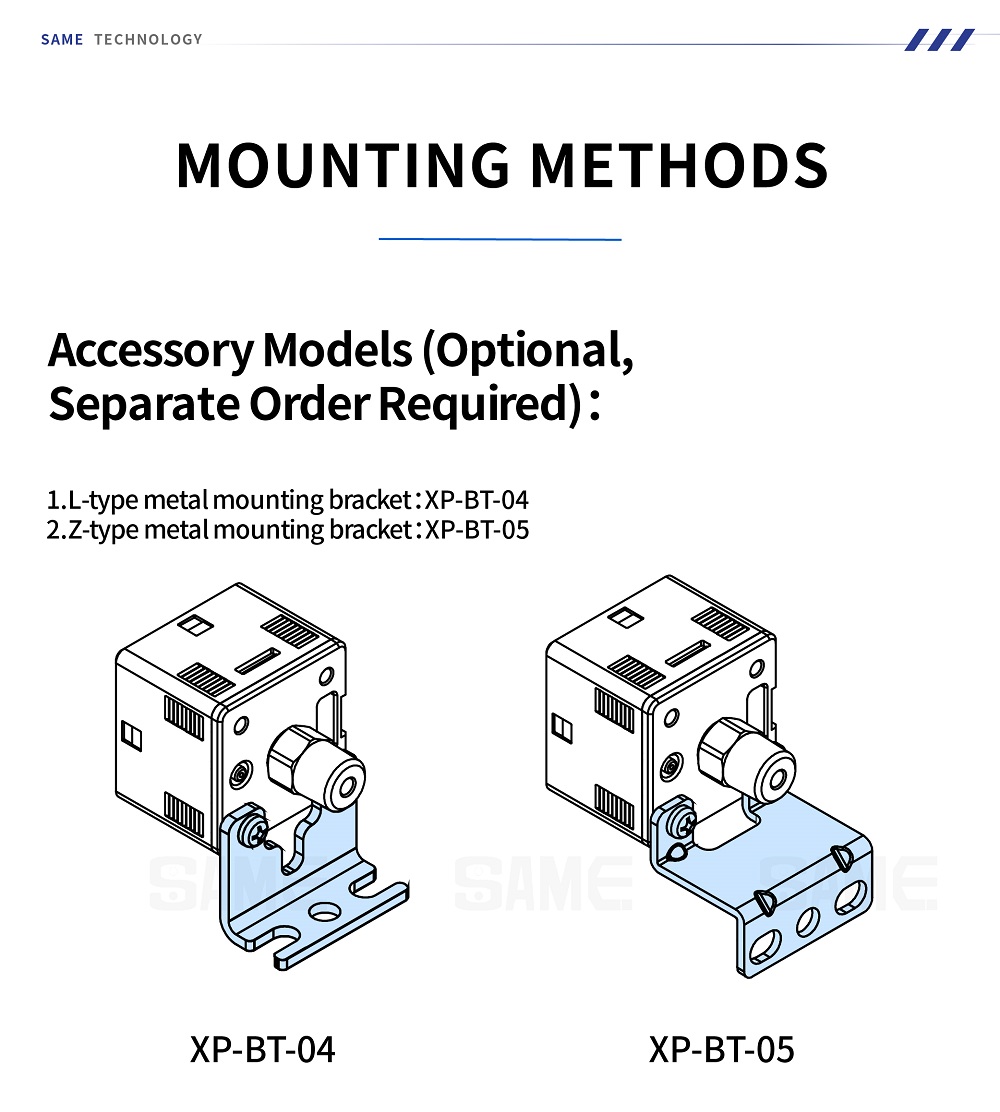

تدعم سلسلة SP-75 التركيب المدمج وتتميز بتمديدات مخصصة لتكامل RS485 (MODBUS). تأكد من التوصيل الصحيح للسلكين البرتقالي (485B) والأبيض (485A) لضمان اتصال شبكي مستقر.
ج: تدعم سلسلة SP-75 اتصال MODBUS القياسي، مما يسمح لك بربط ما يصل إلى 32 وحدة بسهولة على شبكة واحدة لقراءة البيانات وتكوينها مركزياً.
ج: تم تصميم جهاز SP-75 لتوفير حماية عالية مع السوائل العامة. أما جهاز SP-75S فهو النسخة المحسّنة المصممة خصيصًا بمواد متطورة لمقاومة السوائل شديدة التآكل وقياسها بدقة.

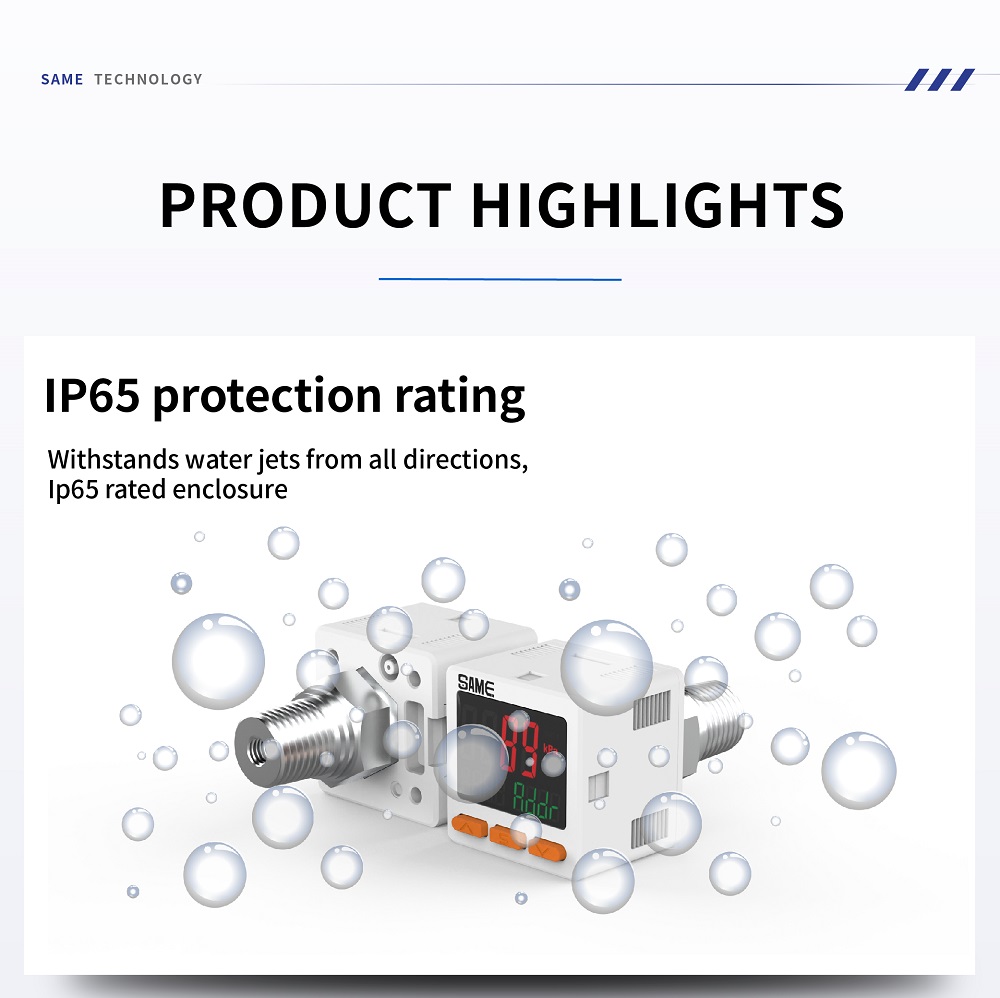

ج: نعم، يتميز بغلاف حاصل على تصنيف حماية IP65، مما يعني أنه محمي تمامًا من الغبار ويتحمل نفاثات الماء من جميع الاتجاهات، مما يضمن الموثوقية في البيئات الصناعية الرطبة.
