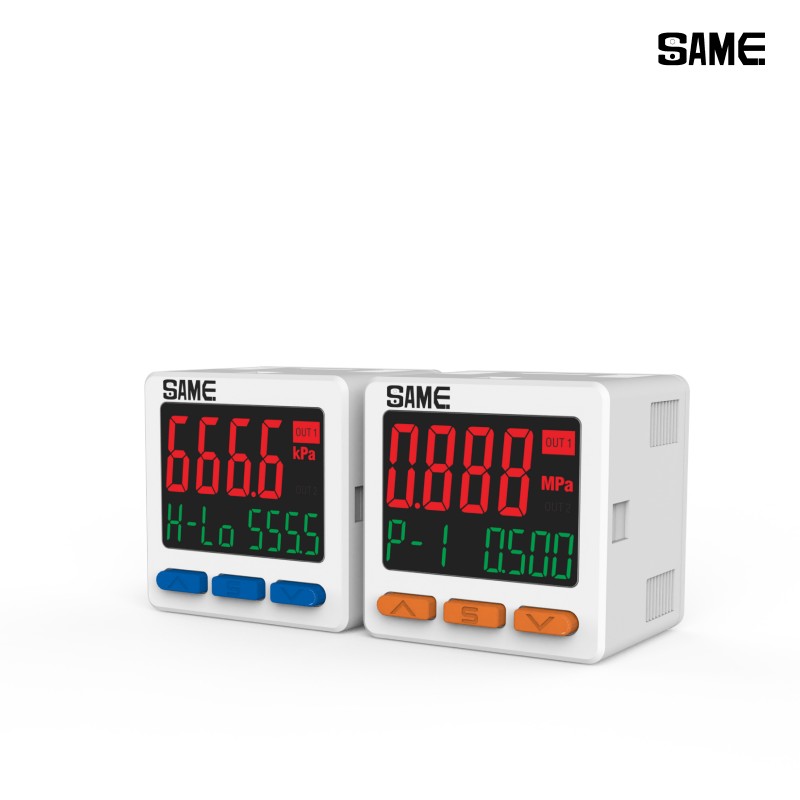

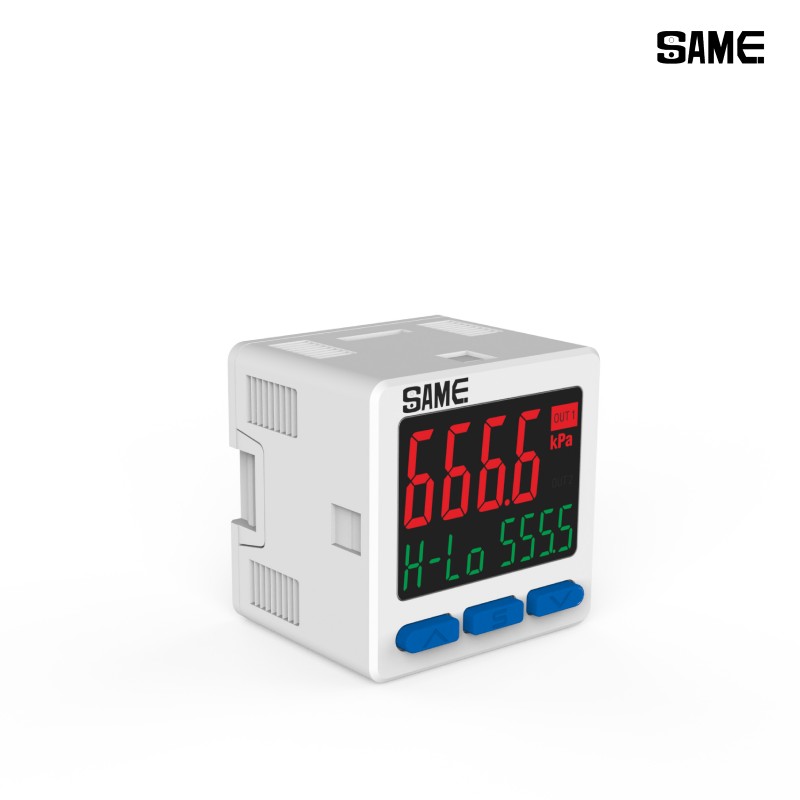

سلسلة SP-25 مفتاح الضغط الرقمي عالي الحماية هو جهاز متطور لمراقبة الضغط والتحكم فيه، مصمم خصيصًا للأتمتة الصناعية والتصنيع الذكي وبيئات العمل القاسية. يتميز هذا المفتاح بغلاف واقٍ حاصل على تصنيف IP65، مما يوفر مقاومة ممتازة للغبار ورذاذ الماء، ويضمن تشغيلًا موثوقًا في التطبيقات الصناعية الصعبة.
سلسلة المنتجات :
25: High Protection Communication Typeنوع خرج الإشارة :
030: 1-channel NPN + 1 set of RS485 communication | 031: 1-channel PNP + 1 set of RS485 communicationنطاق إدخال ضغط الهواء :
C:-101.3~101.3kPa(Low pressure type) | P:-0.101~1.000MPa(High pressure type)نوع وصلة ضغط الهواء :
C4H: Straight 4mm air tube fitting straight type | C6H: Straight 6mm air tube fitting straight type | C4L: Straight 4mm air tube fitting right-angle elbow | C6L: Straight 6mm air tube fitting right-angle elbow | M: Internal M5 | R2: Internal M5 + external R1/4 | RC: Internal RC1/8 (bidirectional) | R: Internal M5 + external R1/8صُممت هذه المنتجات لتوفير موثوقية لا مثيل لها في البيئات الصناعية الصعبة، مفتاح ضغط رقمي عالي الحماية من سلسلة SP-25 للاتصالات يجمع هذا الجهاز بين المتانة الفائقة والاتصال الذكي بالمصانع. بفضل هيكله المقاوم للماء والغبار بمعيار IP65، يتحمل هذا المتحكم دخول الغبار وتدفقات المياه متعددة الاتجاهات بسهولة، مما يجعله الحل الأمثل لمناطق التصنيع القاسية. إضافةً إلى متانته، يتكامل جهاز SP-25 بسلاسة مع أنظمة الصناعة 4.0 عبر بروتوكول MODBUS RS485 القياسي، مما يتيح مراقبة مركزية لأنظمة SCADA مع الحفاظ على مخرج تبديل تقليدي للتحكم الآمن في حالات الأعطال.

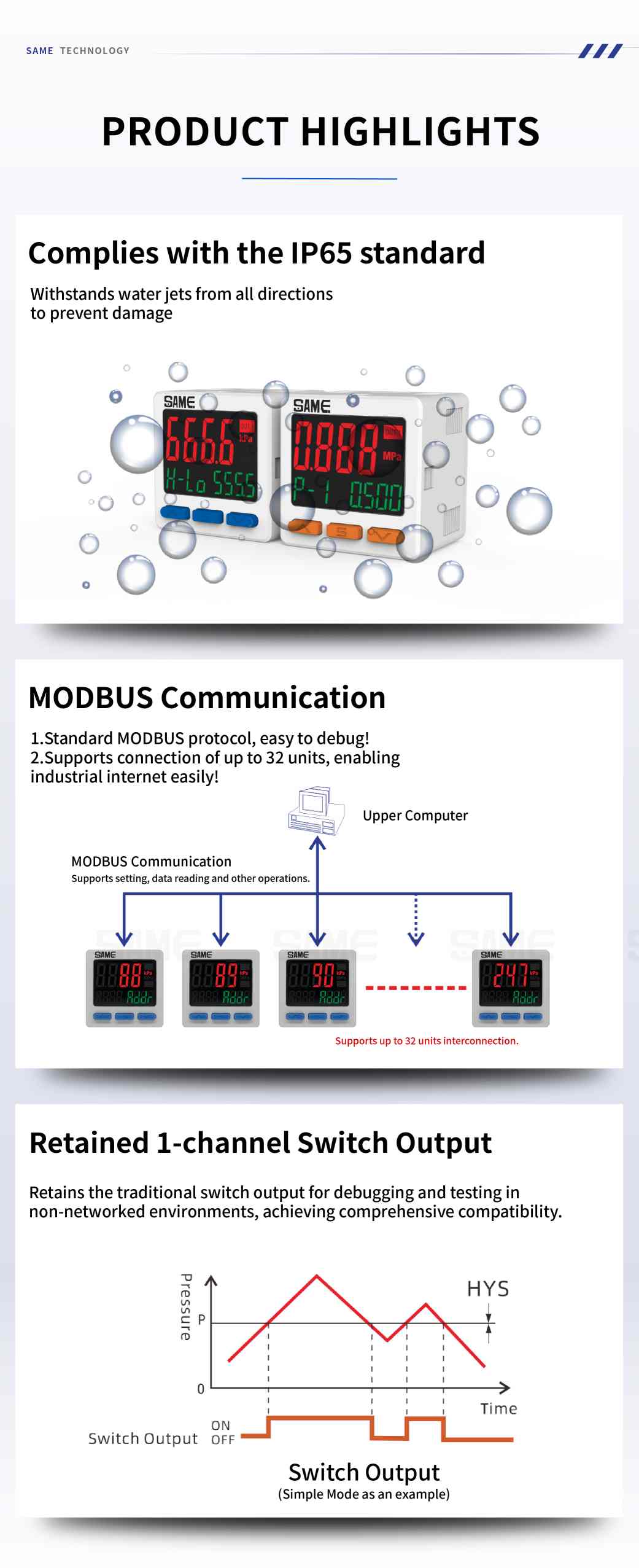

يتوافق بشكل صارم مع معايير IP65، مما يضمن حماية الإلكترونيات الداخلية بشكل كامل ضد نفاثات المياه منخفضة الضغط والغبار الصناعي الكثيف، مما يطيل العمر الافتراضي في البيئات القاسية.
يتميز ببروتوكولات اتصال RS485 الأصلية التي تسمح بتوصيل ما يصل إلى 32 وحدة منفصلة على التوالي لتكوين المعلمات عن بعد، وقراءة البيانات المستمرة، واستكشاف الأخطاء وإصلاحها مركزياً.

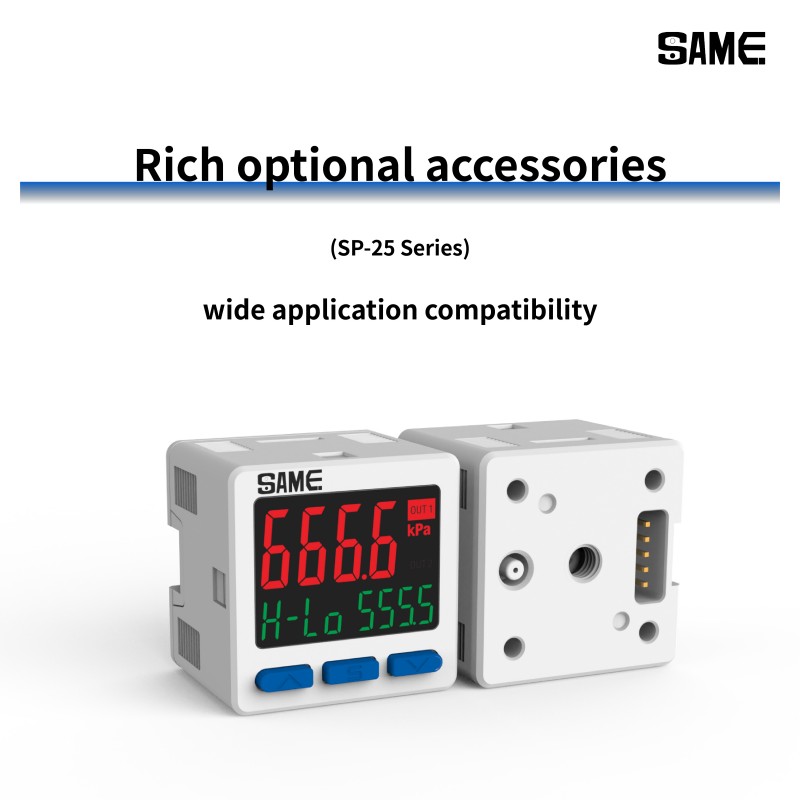

يتميز بمجموعة غنية من الملحقات الاختيارية وتركيبات التوصيل (من M5 إلى RC1/8)، مدعومة ببنية إخراج هجينة تحافظ على التبديل التقليدي أحادي القناة جنبًا إلى جنب مع ناقل البيانات الرقمي.
| نموذج | حماية عالية نوع الغاز العالمي | حماية عالية نوع سائل عالمي | ||||
| (ضغط منخفض) | (ضغط عالٍ) | (ضغط منخفض) | (ضغط عالٍ) | (عالي للغاية) نوع الضغط) | ||
| الضغط المقنن يتراوح | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -101.3~101.3 كيلو باسكال | -0.101~1.000 ميجا باسكال | -0.101~2.500 ميجا باسكال | |
| ضبط الضغط يتراوح | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -105.0~105.0 كيلو باسكال | -0.105~1.000 ميجا باسكال | -0.105~2.500 ميجا باسكال | |
| أقصى قدرة تحمل ضغط | 500 كيلو باسكال | 1.5 ميجا باسكال | 500 كيلو باسكال | 1.5 ميجا باسكال | 5.0 ميجا باسكال | |
| ملائم وسائط | هواء مُفلتر، غاز غير قابل للتآكل/غير قابل للاشتعال متوافق مع معيار ISO8573-1:2010[7:4:4] | سوائل أو غازات غير قابلة للتآكل SUS304 و SUS316 | ||||
| مزود الطاقة الجهد االكهربى | 12~24 فولت تيار مستمر ±10% | |||||
| حاضِر استهلاك | ≤45 مللي أمبير (بدون حمل) | |||||
| عرض دقة تحت مختلف ضغط الوحدات | كيلو باسكال | 0.1 | 1 | 0.1 | 1 | 1 |
| ميجا باسكال | - | 0.001 | - | 0.001 | 0.001 | |
| كجم/سم2 | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| حاجِز | 0.001 | 0.01 | 0.001 | 0.01 | 0.01 | |
| رطل لكل بوصة مربعة | 0.01 | 0.1 | 0.01 | 0.1 | 0.1 | |
| مليمتر زئبق | 0.1 | - | 0.1 | - | - | |
| بوصة زئبقية | 1 | - | 1 | - | - | |
| مقارن الناتج *1 | مخرج جامع مفتوح NPN أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 30 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل مخرج جامع مفتوح من نوع PNP أقصى تيار للحمل: 100 مللي أمبير أقصى جهد تغذية: 24 فولت تيار مستمر انخفاض الجهد الداخلي: 1.5 فولت أو أقل | |||||
| مودبوس الوظيفة *2 | نعم | |||||
| عرض دقة | ±2% FS ±1 رقم (درجة حرارة التشغيل 25±3 درجة مئوية) | |||||
| قابلية التكرار | ±0.2% من النطاق الكامل ±2 رقم | |||||
| زمن الاستجابة | 2.0 مللي ثانية، 50 مللي ثانية، 100 مللي ثانية 250 مللي ثانية، 500 مللي ثانية، 2000 مللي ثانية 3000 مللي ثانية، 5000 مللي ثانية (اختياري) | |||||
| عرض | شاشة عرض بثلاثة ألوان (أحمر/أخضر/أصفر/برتقالي) (معدل أخذ العينات: 4 مرات/ثانية واحدة) | |||||
| درجة حرارة. صفات | تم قياس الضغط بنسبة ±2% من النطاق الكامل (عند 25 درجة مئوية) في نطاق درجة حرارة من 0 إلى 50 درجة مئوية | |||||
| التشغيل بيئة | 0~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| تخزين بيئة | -10~50 درجة مئوية (بدون تكثف/تجمد)؛ 35~85% رطوبة نسبية (بدون قطرات ماء) | |||||
| حماية | IP65 | |||||
| منفذ الضغط | سن أنثوي M5 | R2: خارجي 1/4، داخلي M5 S: مانع تسرب وجهي SCR1/4، متوافق مع VCR 1/4 | ||||
| وزن | 70 غرام | 110 غرام | ||||
| مُكَمِّلات | كابل طاقة طرفي واحد، دليل مستخدم واحد | |||||

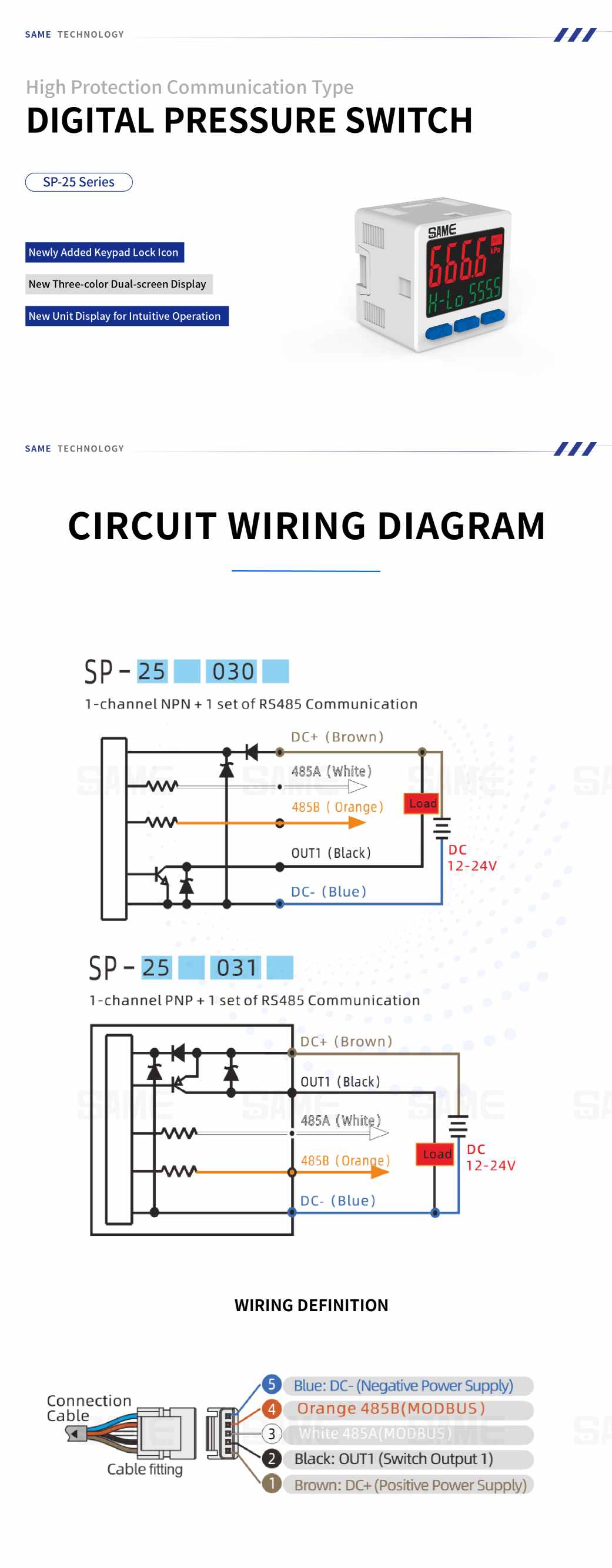

تعتمد بنية الشبكة الصناعية على الاستقطاب الصحيح لبروتوكول RS485. تأكد من توجيه السلك الأبيض (485A) والسلك البرتقالي (485B) بشكل متسق عبر سلسلة التوصيل لضمان قراءة مستقرة عن بُعد من وحدة التحكم المنطقية القابلة للبرمجة (PLC) العلوية، مع الاستفادة من السلك الأسود للتبديل الفوري للأحمال المحلية.

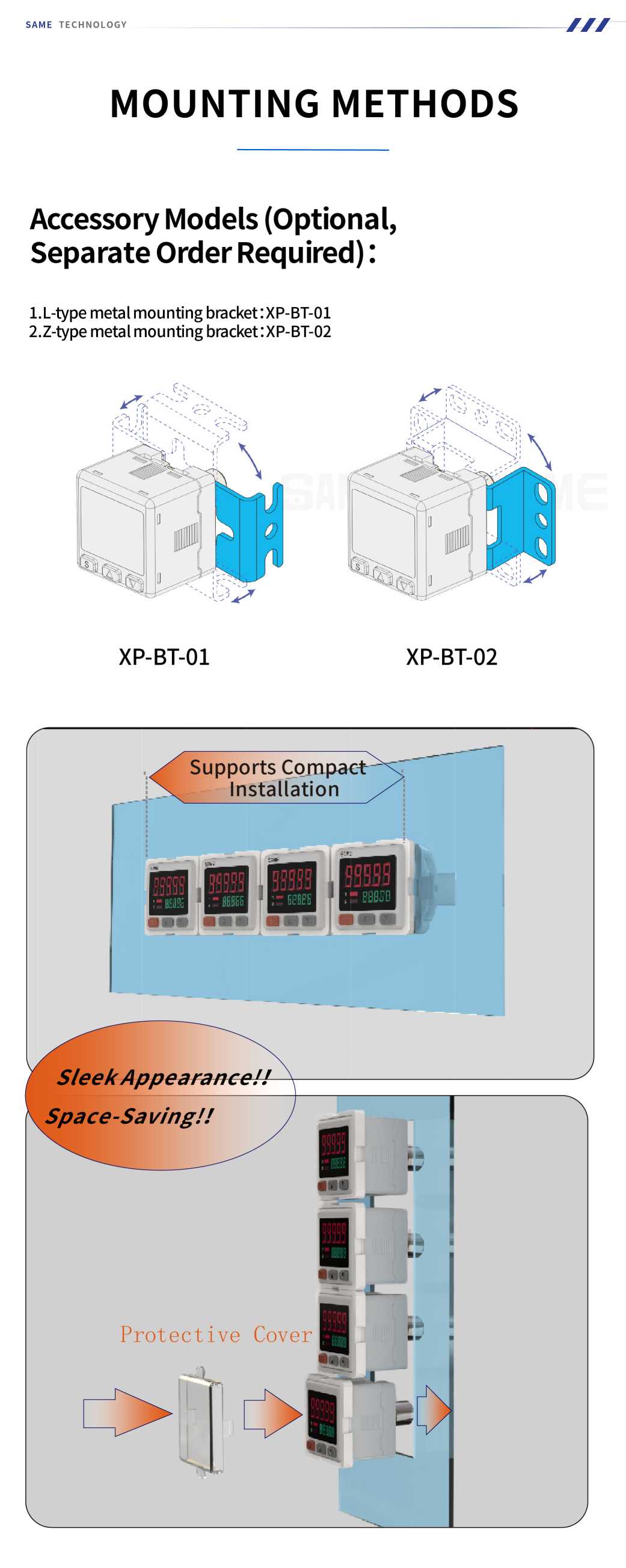

تعريفات الأسلاك وملحقات الأقواس:
يجمع جهاز SP-25 بين المتانة المادية المطلوبة في أرضية المصنع والذكاء الرقمي اللازم للإدارة المركزية للمؤسسة:
ج: يشير تصنيف IP65 إلى أن غلاف المفتاح محكم الإغلاق تمامًا ضد الغبار ومحمي من رذاذ الماء منخفض الضغط من أي اتجاه. وهذا يجعله موثوقًا للغاية في بيئات المصانع الرطبة أو المتربة أو التي تتعرض لغسيل متكرر.
ج: باستخدام بروتوكول MODBUS القياسي، يمكنك ربط ما يصل إلى 32 وحدة بشكل موثوق على ناقل سلسلة واحد، وبث البيانات مباشرة إلى جهاز الكمبيوتر المركزي العلوي أو وحدة التحكم المنطقية القابلة للبرمجة (PLC) من أجل تكامل شامل للتصنيع الذكي.
ج: يضمن الاحتفاظ بمخرج القناة المنفصلة تشغيلًا آمنًا تمامًا. فهو يضمن أن عتبات الأجهزة الحرجة يمكن أن تُفعّل إجراءات السلامة المحلية الفورية، حتى في حالة تعرض الشبكة الصناعية لتأخير أو انقطاع في الخدمة.
صُممت هذه التقنية خصيصاً لشبكات الصناعة المتقدمة، مفتاح ضغط رقمي عالمي للسوائل بتصنيف IP65 يستخدم غشاءً متينًا من الفولاذ المقاوم للصدأ لتوفير مراقبة دقيقة للغاية للتسريب المنخفض جدًا للوسائط العامة والآكلة. وبفضل تقنية الاتصال القياسية MODBUS RS485، فإنه يربط بسلاسة ما يصل إلى 32 وحدة، مما يضمن الحصول على بيانات موثوقة للغاية وتكاملًا سلسًا مع أنظمة الأتمتة الخاصة بك.
يتميز بشاشة LED ثنائية اللون واضحة، واستجابة فائقة السرعة لإخراج المفتاح، ووظيفة مدمجة للكشف عن التسرب، سلسلة SP-15 يوفر الجهاز قياسًا دقيقًا للضغط وأداء تحكم موثوقًا به للأنظمة الهوائية. يدعم الجهاز مخرج تبديل أحادي القناة بالإضافة إلى اتصال RS485، مما يسمح بتوصيل وحدات متعددة ضمن الشبكات الصناعية لإدارة البيانات بكفاءة.
يتميز بشاشة عرض LED مطورة مكونة من 5 أرقام و7 أجزاء، سلسلة SP-18 يوفر هذا الجهاز دقة أعلى وقراءات ضغط أدق من مفاتيح الضغط الرقمية التقليدية. بفضل دقته التي تصل إلى 0.5 فئة، ودقة تصل إلى 1 باسكال، وقابلية تكرار تبلغ ±0.05% من النطاق الكامل ±2 رقم، فإنه يوفر أداءً مستقرًا وموثوقًا للتطبيقات عالية الدقة.
